Технические характеристики АТЧВ-3
| Тип изделия | Адаптер унифицированных сигналов |
|---|---|
| Бренд | ТБН Энергосервис |
| Степень защиты | IP20 |
| Питание | 12–24 В |
| Выходной сигнал | 0–5, 0–20, 0–24, 1–5, 4–20, 4–24 мА; 0–5, 0–10, 1–5, 1–10 В; 0–5000, 0–10000, 10–5000, 10–10000 Гц |
| Интерфейсы | RS-485 |
| Температура окружающей среды, °C | -40…+70 |
| Погрешность | не более 0,2 % |
| Потребляемая мощность | не более 0,7 Вт |
| Масса, кг | 0,1 |
| Габариты (Д×Ш×В), мм | 60×123×46 |
| Наработка на отказ, ч | 75000 |
| Средний срок службы, лет | 15 |
| Относительная влажность, % | не более 90 |
| Протокол обмена | КМ-5; Modbus RTU |
Что заказать вместе с АТЧВ-3
- КМ-5 — теплосчётчик КМ-5, источник данных
- РМ-5-Т — счётчик-расходомер РМ-5-Т
- КМ-5-Б и РМ-5-Б — погружные КМ-5-Б и РМ-5-Б
АТЧВ-3: дополнительные сведения
- Тип выходного сигнала1: один на устройство; вид и диапазон задаёт пользователь при конфигурировании
- Температура окружающей среды, °C1: −40…+70, исполнение УХЛ4
- Совместимые приборы2: КМ-5, КМ-5М, КМ-5-Б (Б3), РМ-5, РМ-5-Б (Б3); не работает с РМ-5-Т-И и КМ-5-6И
Особенности исполнения АТЧВ-3

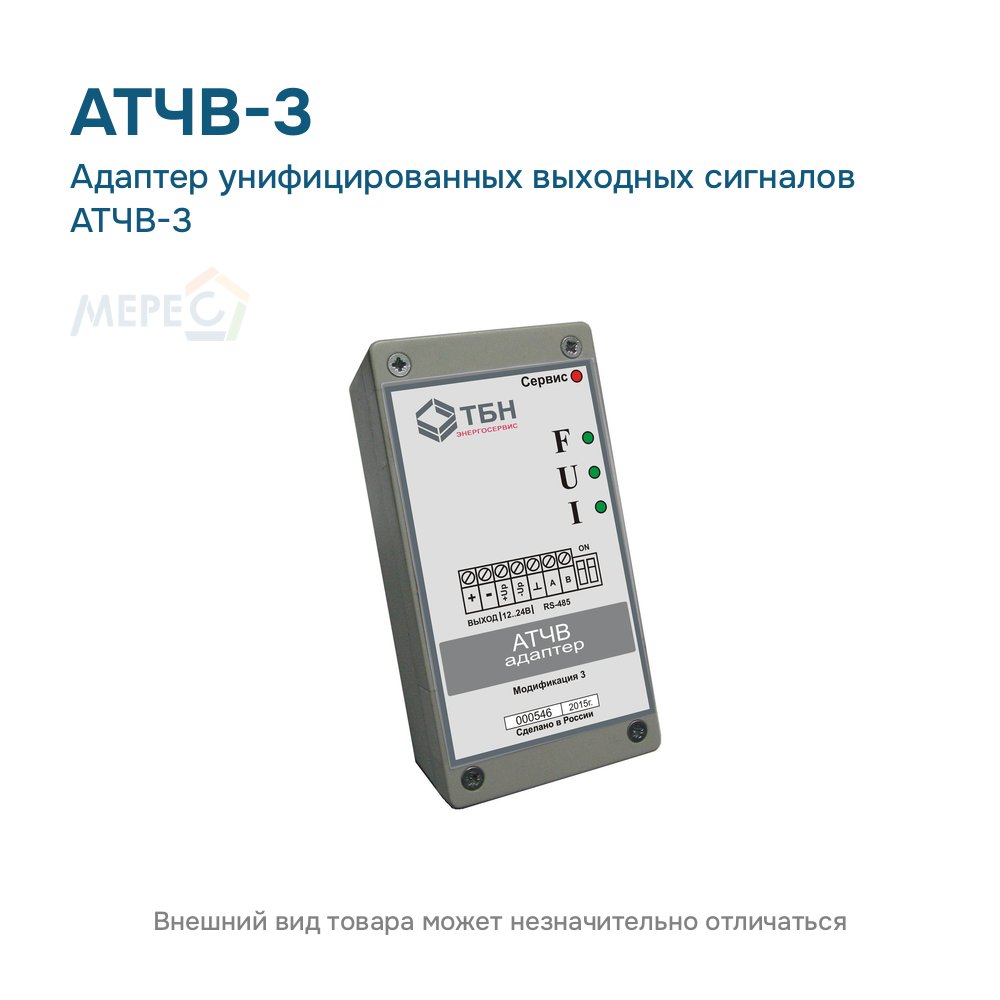

АТЧВ-3 — адаптер унифицированных выходных сигналов: из данных КМ-5 и РМ-5 по RS-485 формирует токовый, потенциальный или частотный сигнал; погрешность не более 0,2 %.
Все позиции раздела: Преобразователи интерфейсов и адаптеры.
Источники сведений:
1 Руководство по эксплуатации АТЧВ-3, страница 5.
2 Руководство по эксплуатации АТЧВ-3, страницы 4–5, сноска 1.
Руководство по эксплуатации и документы на АТЧВ-3
- Руководство по эксплуатации адаптера АТЧВ-3 (PDF, 0,8 МБ, 14 страниц)
- Руководство по монтажу и эксплуатации периферийных устройств КМ-5 и РМ-5 (PDF, 4,2 МБ, 177 страниц)
Сразу к нужной странице документа:
- Таблица характеристик (страницы 4–5) (PDF, 0,8 МБ, 14 страниц)
