Технические характеристики КМ-5
| Тип изделия | Теплосчетчик |
|---|---|
| Бренд | ТБН Энергосервис |
| Серия | КМ-5 |
| DN (Ду), мм | 15–300 |
| Класс точности | A; B; C |
| Давление рабочее, МПа | 1,6; 2,5 |
| Температура среды, °C | от 1 до +150 |
| Степень защиты | IP65; IP68 (по заказу) |
| Выходной сигнал | 4–20 мА (через АТЧВ); 10–5000 Гц (через АТЧВ) |
| Интерфейсы | RS-485 |
| Принцип измерения | электромагнитный |
| Температура окружающей среды, °C | +5…+50 |
| Наработка на отказ, ч | 75000 |
| Средний срок службы, лет | 15 |
| Динамический диапазон | 1:1000 |
| МПИ, лет | 4 |
Что заказать вместе с КМ-5
- Датчики давления ИД — погрешность давления ±2 % указана с учётом датчиков1
- КТС-Б — термопреобразователи сопротивления: погрешность температуры в руководстве по эксплуатации указана с их учётом1
- АПИ-5 — преобразователь RS-485 → RS-232 для подключения компьютера2
- АТЧВ-3 — токовые 4–20 мА и частотные 10–5000 Гц выходы2
- УПД-SD — перенос архивов на SD-карту без компьютера3
- ПДУ-1 — панель доступа и управления теплосчётчиками КМ-54
КМ-5: дополнительные сведения
- Погрешность измерения температуры, °C5: ±(0,35 + 0,0025·t), t — измеряемая температура
Родственные модели ТБН Энергосервис для сравнения с КМ-5
Близкие позиции каталога ТБН Энергосервис:
- новая аппаратно-программная версия v1N: КМ-5new
- шесть независимых каналов объёма: КМ-5-6И
- до девяти теплосистем: КМ-9
- погружные датчики для труб от 300 мм: КМ-5-Б и РМ-5-Б
Особенности исполнения КМ-5

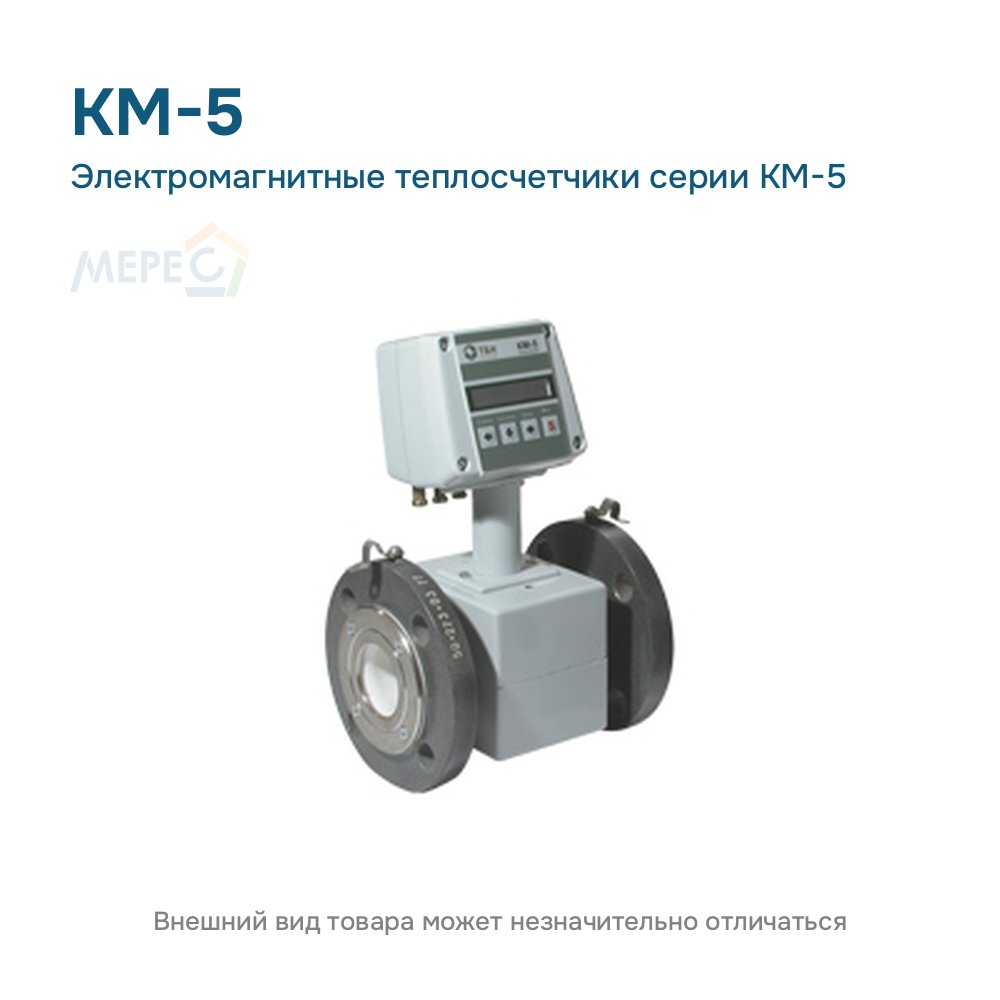

КМ-5 Ду 15–300 — электромагнитные теплосчётчики модификаций КМ-5-1…КМ-5-7 для водяных систем теплоснабжения: температура теплоносителя до 150 °C, интерфейс RS-485, степень защиты IP65, срок службы не менее 15 лет.
Различия модификаций КМ-5-1…КМ-5-7 и состав комплектов приведены в руководстве по эксплуатации (ссылка ниже).
Все позиции раздела: Теплосчетчики КМ-5 и КМ-9.
Источники сведений:
1 Руководство по эксплуатации КМ-5, страница 9.
2 Руководство по эксплуатации КМ-5, страница 7.
3 Руководство по эксплуатации УПД-SD.
4 Руководство по эксплуатации ПДУ-1.
5 Руководство по эксплуатации КМ-5-1…КМ-5-7, страница 9.
Руководство по эксплуатации и документы на КМ-5
- Руководство по эксплуатации теплосчётчиков КМ-5-1…КМ-5-7 (PDF, 8,8 МБ, 88 страниц)
- Методика поверки теплосчётчиков КМ-5 (PDF, 1,1 МБ, 23 страницы)
- Протокол обмена с приборами КМ-5 и РМ-5 (PDF, 0,4 МБ, 14 страниц)
- Руководство по монтажу и эксплуатации периферийных устройств КМ-5 и РМ-5 (PDF, 4,2 МБ, 177 страниц)
- Декларация о соответствии теплосчётчиков КМ-5, действует до 13.11.2028 (JPG, 0,5 МБ)
- Сертификат об утверждении типа теплосчётчиков КМ-5, действует до 29.06.2030 (JPG, 0,05 МБ)
- Свидетельство об утверждении типа теплосчётчиков КМ-5, истёк 29.06.2025 (JPG, 0,6 МБ)
- Экспертное заключение (санитарно-эпидемиологическое) на теплосчётчики КМ-5 (JPG, 0,4 МБ)
Сразу к нужной странице документа:
- Интерфейсы и архивы (страница 7) (PDF, 8,8 МБ, 88 страниц)
- Условия применения и надёжность (страница 10) (PDF, 8,8 МБ, 88 страниц)
