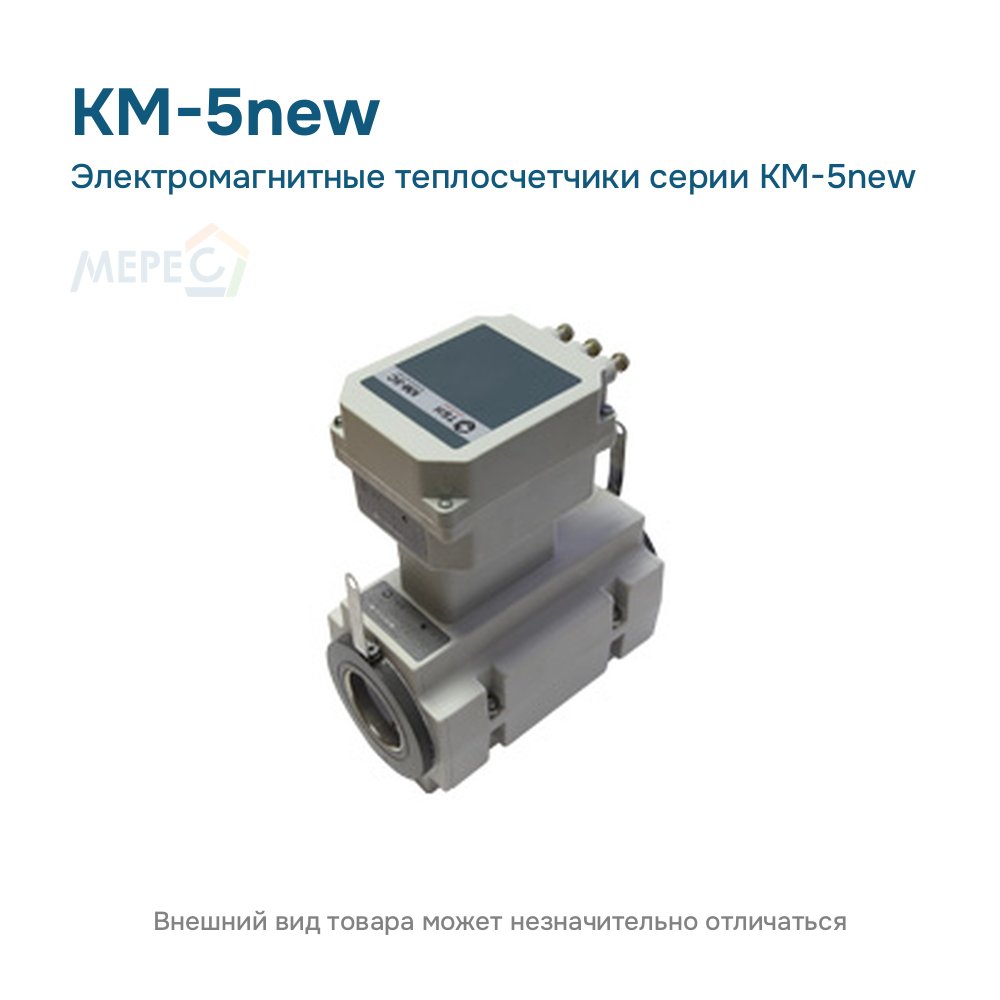

Технические характеристики КМ-5new
| Тип изделия | Теплосчетчик |
|---|---|
| Бренд | ТБН Энергосервис |
| Серия | КМ-5 |
| DN (Ду), мм | 20–300 |
| Давление рабочее, МПа | 1,6; 2,5 |
| Температура среды макс., °C | 150 |
| Присоединение | фланцевое; резьбовое; безфланцевое |
| Степень защиты | IP65; IP68 (по заказу) |
| Интерфейсы | RS-485 |
| Принцип измерения | электромагнитный |
| Наработка на отказ, ч | 75000 |
| Средний срок службы, лет | 12 |
| МПИ, лет | 4 |
| Исполнение (вариант поставщика) | версия v1N |
Что заказать вместе с КМ-5new
- Датчики давления ИД для каналов давления
- КТС-Б — комплект термопреобразователей сопротивления
- УПД-SD — перенос архивов на SD-карту
КМ-5new: дополнительные сведения
- Аппаратно-программная версия: v1N
- Степень защиты1: IP65 (IP68 — по спецзаказу)
Родственные модели ТБН Энергосервис для сравнения с КМ-5new
Близкие позиции каталога ТБН Энергосервис:
Особенности исполнения КМ-5new
КМ-5new Ду 20–300 — электромагнитный теплосчётчик новой аппаратно-программной версии v1N: давление до 1,6 МПа (по заказу 2,5), теплоноситель до 150 °C, архивы суточные на 24 месяца, интерфейс RS-485.
Для версии v1N в базе документов есть собственное руководство по эксплуатации и протокол обмена (ссылки ниже); версия отличается повышенной скоростью обмена по интерфейсу (описание поставщика).
Другие позиции этого раздела: Теплосчетчики КМ-5 и КМ-9.
Источники сведений:
1 Руководство по эксплуатации КМ-5 v1N, страница 10.
Руководство по эксплуатации и документы на КМ-5new
- Руководство по эксплуатации теплосчётчика КМ-5 версии v1N (PDF, 5,7 МБ, 95 страниц)
- Протокол обмена КМ-5 версии v1N (PDF, 0,3 МБ, 16 страниц)
- Методика поверки теплосчётчиков КМ-5 (PDF, 1,1 МБ, 23 страницы)
- Руководство по монтажу и эксплуатации периферийных устройств КМ-5 и РМ-5 (PDF, 4,2 МБ, 177 страниц)
- Декларация о соответствии теплосчётчиков КМ-5, действует до 13.11.2028 (JPG, 0,5 МБ)
- Сертификат об утверждении типа теплосчётчиков КМ-5, действует до 29.06.2030 (JPG, 0,05 МБ)
Сразу к нужной странице документа:
- Интерфейсы и архивы (страница 7) (PDF, 5,7 МБ, 95 страниц)
- Давление и температура (страница 22) (PDF, 5,7 МБ, 95 страниц)
