Технические характеристики КМ-5-6И
| Тип изделия | Теплосчётчик многоканальный |
|---|---|
| Бренд | ТБН Энергосервис |
| Серия | КМ-5 |
| Степень защиты | IP51 |
| Питание | 187–242 В, 50±1 Гц |
| Интерфейсы | RS-485 |
| Потребляемая мощность | 10 В·А |
| Наработка на отказ, ч | 75000 |
| Средний срок службы, лет | 15 |
| МПИ, лет | 4 |
| Каналы расхода, шт. | 6 |
| Каналы температуры, шт. | 6 |
| Каналы давления, шт. | 6 |
| Теплосистемы, шт. | 3 |
| Исполнение (вариант поставщика) | КМ-5-6И |
| Протокол обмена | КМ-5 |
| Импульсные входы, шт. | 6 |
Что заказать вместе с КМ-5-6И
- Датчики давления ИД 4–20 мА1
- КТС-Б — комплект термопреобразователей КТС-Б, внесён в таблицу 1 руководства по эксплуатации КМ-5-6И1
Родственные модели ТБН Энергосервис для сравнения с КМ-5-6И
Близкие позиции каталога ТБН Энергосервис:
Особенности исполнения КМ-5-6И

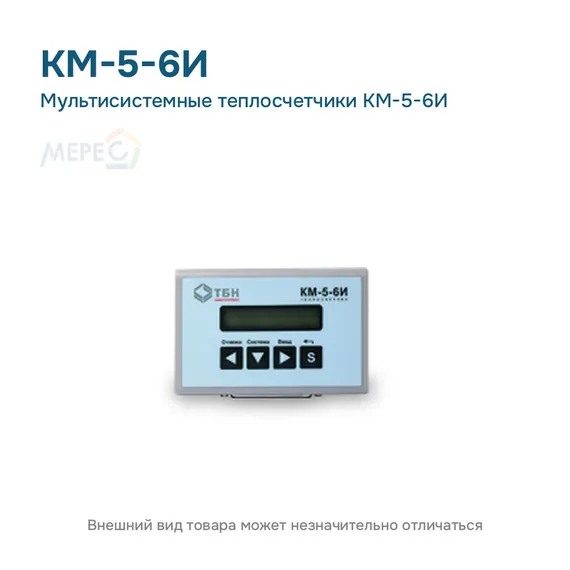

КМ-5-6И — мультисистемный теплосчётчик: шесть независимых каналов объёма и числоимпульсный выход; подключает до 6 расходомеров с импульсным выходом, до 3 теплосистем, интерфейс RS-485.
Температуру измеряют до 6 двухпроводными термопреобразователями Pt500 / 500П или 3 комплектами КТСП-Р Pt500, давление — до 6 датчиками ИД 4–20 мА1.
Другие позиции этого раздела: Теплосчетчики КМ-5 и КМ-9.
Источники сведений:
1 Руководство по эксплуатации КМ-5-6И, страница 6.
Руководство по эксплуатации и документы на КМ-5-6И
- Руководство по эксплуатации теплосчётчика КМ-5-6И (PDF, 2,7 МБ, 73 страницы)
- Руководство по монтажу и эксплуатации периферийных устройств КМ-5 и РМ-5 (PDF, 4,2 МБ, 177 страниц)
- Протокол обмена с приборами КМ-5 и РМ-5 (PDF, 0,4 МБ, 14 страниц)
- Декларация о соответствии теплосчётчиков КМ-5, действует до 13.11.2028 (JPG, 0,5 МБ)
Сразу к нужной странице документа:
- Состав и каналы (страница 6) (PDF, 2,7 МБ, 73 страницы)
- Интерфейс и архивы (страница 7) (PDF, 2,7 МБ, 73 страницы)
