Технические характеристики КМ-9
| Тип изделия | Теплосчётчик многоканальный |
|---|---|
| Бренд | ТБН Энергосервис |
| Серия | КМ-9 |
| DN (Ду), мм | до 5000 |
| Класс точности | C; A (по заказу); B (по заказу) |
| Степень защиты | IP65; IP20 |
| Питание | 187–242 В, 50±1 Гц |
| Интерфейсы | RS-485; USB Flash |
| Потребляемая мощность | 10 В·А на канал расхода |
| Наработка на отказ, ч | 75000 |
| Средний срок службы, лет | 15 |
| Каналы расхода, шт. | 18 |
| Каналы температуры, шт. | 54 |
| Каналы давления, шт. | 36 |
| Теплосистемы, шт. | 9 |
| Каналы разности температур, шт. | 18 |
| Импульсные входы, шт. | 18 |
Что заказать вместе с КМ-9
- Датчики давления ИД для каналов давления
- КТС-Б — комплекты термопреобразователей сопротивления
КМ-9: дополнительные сведения
- Трубопроводы до 300 мм: полнопроходные первичные преобразователи
- Трубопроводы 300–5000 мм: погружные датчики, RS-485
- Среда: вода и пар (паровые системы)
- Степень защиты1: IP20 — блоки; IP65 — датчики и электронные блоки
- Интерфейс2: RS-485 (Ethernet — по заказу), USB Flash
- Глубина архивов3: почасовой — 42 суток, суточный — 12 мес, месячный — 5 лет, годовой — 32 года
Родственные модели ТБН Энергосервис для сравнения с КМ-9
Близкие позиции каталога ТБН Энергосервис:
Особенности исполнения КМ-9

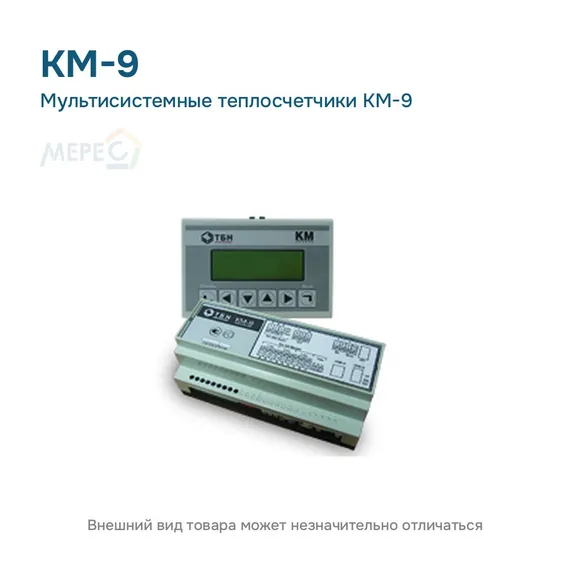

КМ-9 — многоканальный теплосчётчик для узлов учёта до девяти теплосистем: 18 каналов расхода, 54 канала температуры, 36 каналов давления, для труб до 300 мм полнопроходными датчиками, от 300 до 5000 мм — погружными.
Поддерживаются водяные и паровые системы; передача данных по RS-485, по заказу — Ethernet, архив можно скопировать на USB Flash2.
Другие позиции этого раздела: Теплосчетчики КМ-5 и КМ-9.
Источники сведений:
1 Руководство по эксплуатации КМ-9, страница 11.
2 Руководство по эксплуатации КМ-9, страница 7.
3 Руководство по эксплуатации КМ-9, страница 10.
Руководство по эксплуатации и документы на КМ-9
- Руководство по эксплуатации теплосчётчика КМ-9 (PDF, 1,0 МБ, 69 страниц)
- Инструкция по монтажу теплосчётчика КМ-9 (PDF, 1,7 МБ, 46 страниц)
- Декларация о соответствии теплосчётчиков КМ-9, истёк 03.07.2023 (JPG, 0,4 МБ)
- Свидетельство об утверждении типа теплосчётчиков КМ-9, истёк 16.08.2018 (JPG, 0,2 МБ)
- Сертификат об утверждении типа теплосчётчиков КМ-9, истёк 07.06.2023 (JPG, 0,6 МБ)
Сразу к нужной странице документа:
- Интерфейсы (страница 7) (PDF, 1,0 МБ, 69 страниц)
- Архивы (страница 10) (PDF, 1,0 МБ, 69 страниц)
