Технические характеристики КМ-5-Б и РМ-5-Б
| Тип изделия | Теплосчётчик, счётчик-расходомер погружной |
|---|---|
| Бренд | ТБН Энергосервис |
| Серия | КМ-5, РМ-5 |
| DN (Ду), мм | от 300 |
| Давление рабочее, МПа | 1,6 |
| Температура среды, °C | от 1 до +150 |
| Питание | 187…242 В, 49…51 Гц |
| Интерфейсы | RS-485 |
| Принцип измерения | электромагнитный |
| Потребляемая мощность | N×10 В·А (N — число датчиков скорости) |
| Наработка на отказ, ч | 75000 |
| Средний срок службы, лет | 15 |
| Удельная электропроводность среды, См/м | 10⁻³–10 |
| МПИ, лет | 4 |
| Тип датчика (монтаж) | погружной |
| Исполнение (вариант поставщика) | Б1; Б3 |
Что заказать вместе с КМ-5-Б и РМ-5-Б
- Датчики давления ИД
- КТС-Б — комплект термопреобразователей сопротивления
- АТЧВ-3 — токовые и частотные выходы через АТЧВ-3 (работает с КМ-5-Б, КМ-5-Б3, РМ-5-Б, РМ-5-Б3)1
- УПД-SD — перенос данных на SD-карту (скорость 19200 бод для КМ-5-Б3, КМ-5-Б1, РМ-5-Б3, РМ-5-Б1)2
КМ-5-Б и РМ-5-Б: дополнительные сведения
- Внутренний диаметр трубопровода, мм3: не менее 300
- Монтаж: без остановки потока
Родственные модели ТБН Энергосервис для сравнения с КМ-5-Б и РМ-5-Б
Близкие позиции каталога ТБН Энергосервис:
- теплосчётчик КМ-5 с фланцевыми датчиками: КМ-5
- теплосчётчик КМ-5 новой версии: КМ-5new
- счётчик-расходомер РМ-5-Т: РМ-5-Т
Особенности исполнения КМ-5-Б и РМ-5-Б

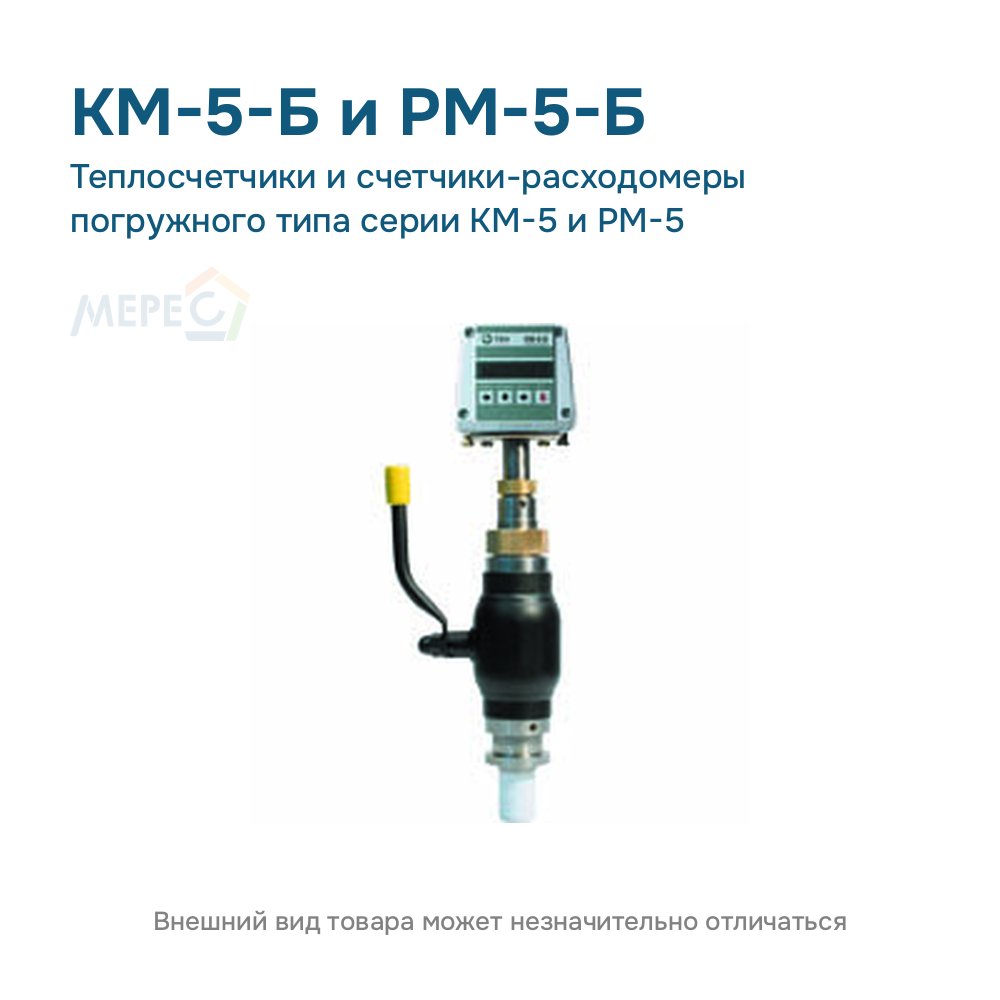

КМ-5-Б и РМ-5-Б Ду от 300 — погружные теплосчётчики КМ-5-Б1, КМ-5-Б3 и счётчики-расходомеры РМ-5-Б1, РМ-5-Б3 для трубопроводов от 300 мм: датчики скорости вводятся в трубу, остановка потока при монтаже не нужна.
Исполнение Б1 — один датчик скорости, Б3 — три датчика в одной плоскости через 120° (описание поставщика). Внутренний диаметр трубопровода — не менее 300 мм4.
Раздел каталога: Теплосчетчики КМ-5 и КМ-9.
Источники сведений:
1 Руководство по эксплуатации АТЧВ-3.
2 Руководство по эксплуатации УПД-SD.
3 Руководство по эксплуатации КМ-5-Б1, страницы 6, 13.
4 Руководство по эксплуатации КМ-5-Б1, страница 6.
Руководства по эксплуатации и документы на КМ-5-Б и РМ-5-Б
- Руководство по эксплуатации теплосчётчика КМ-5-Б1 (PDF, 3,0 МБ, 93 страницы)
- Руководство по эксплуатации теплосчётчика КМ-5-Б3 (PDF, 2,6 МБ, 95 страниц)
- Руководство по эксплуатации счётчика-расходомера РМ-5-Б1 (PDF, 1,5 МБ, 79 страниц)
- Руководство по эксплуатации счётчика-расходомера РМ-5-Б3 (PDF, 2,4 МБ, 75 страниц)
- Руководство по монтажу и эксплуатации периферийных устройств КМ-5 и РМ-5 (PDF, 4,2 МБ, 177 страниц)
Сразу к нужной странице документа:
- Область применения КМ-5-Б1 (страница 6) (PDF, 3,0 МБ, 93 страницы)
- Технические характеристики КМ-5-Б1 (страница 8) (PDF, 3,0 МБ, 93 страницы)
