Технические характеристики ПДУ-1
| Тип изделия | Панель доступа и управления |
|---|---|
| Бренд | ТБН Энергосервис |
| Питание | 5–18 В постоянное |
| Интерфейсы | RS-485; USB |
| Температура окружающей среды, °C | +5…+55 |
| Потребляемая мощность | не более 6 Вт |
| Масса, кг | 0,4 |
| Габариты (Д×Ш×В), мм | 128×85×31 |
| Наработка на отказ, ч | 75000 |
| Средний срок службы, лет | 12 |
| Относительная влажность, % | 95 |
| Способ крепления | DIN-рейка |
| Совместимость | КМ-5; РМ-5 |
| Скорость обмена, бит/с | 2400–115200 |
Что заказать вместе с ПДУ-1
- КМ-5 — теплосчётчик КМ-5
- РМ-5-Т — счётчик-расходомер РМ-5-Т
- Щит монтажный для ПДУ-1
ПДУ-1: дополнительные сведения
- Подключаемые приборы1: до 14 теплосчётчиков КМ-5 и счётчиков-расходомеров РМ-5
- Интерфейсы1: RS-485, USB; опционально Wi-Fi, Bluetooth, LoRaWAN
- Дальность1: RS-485 до 200 м; LoRaWAN до 15 км
- Дисплей1: двухстрочный
- Коммутатор команд1: для двух диспетчерских систем
- Атмосферное давление, кПа1: 84–106
- Декларация о соответствии: действует до 17.03.2029
Особенности исполнения ПДУ-1

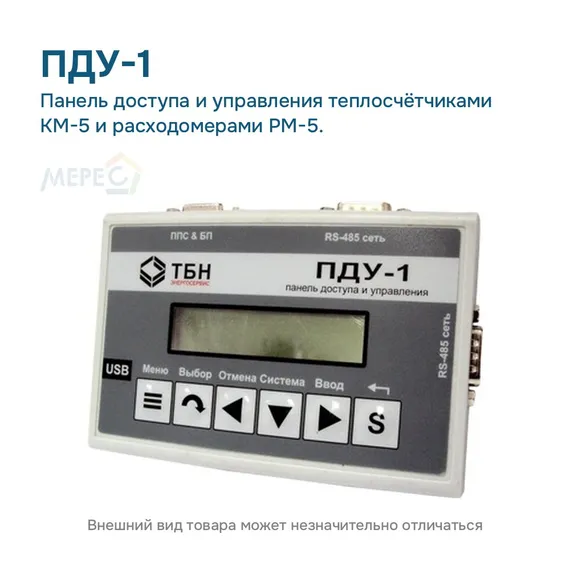

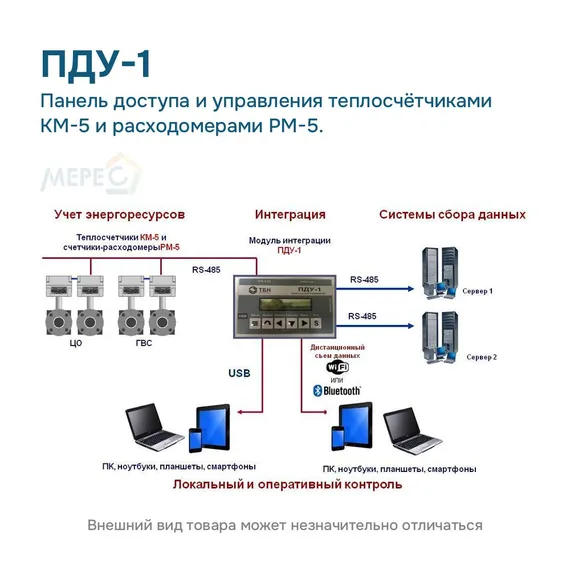

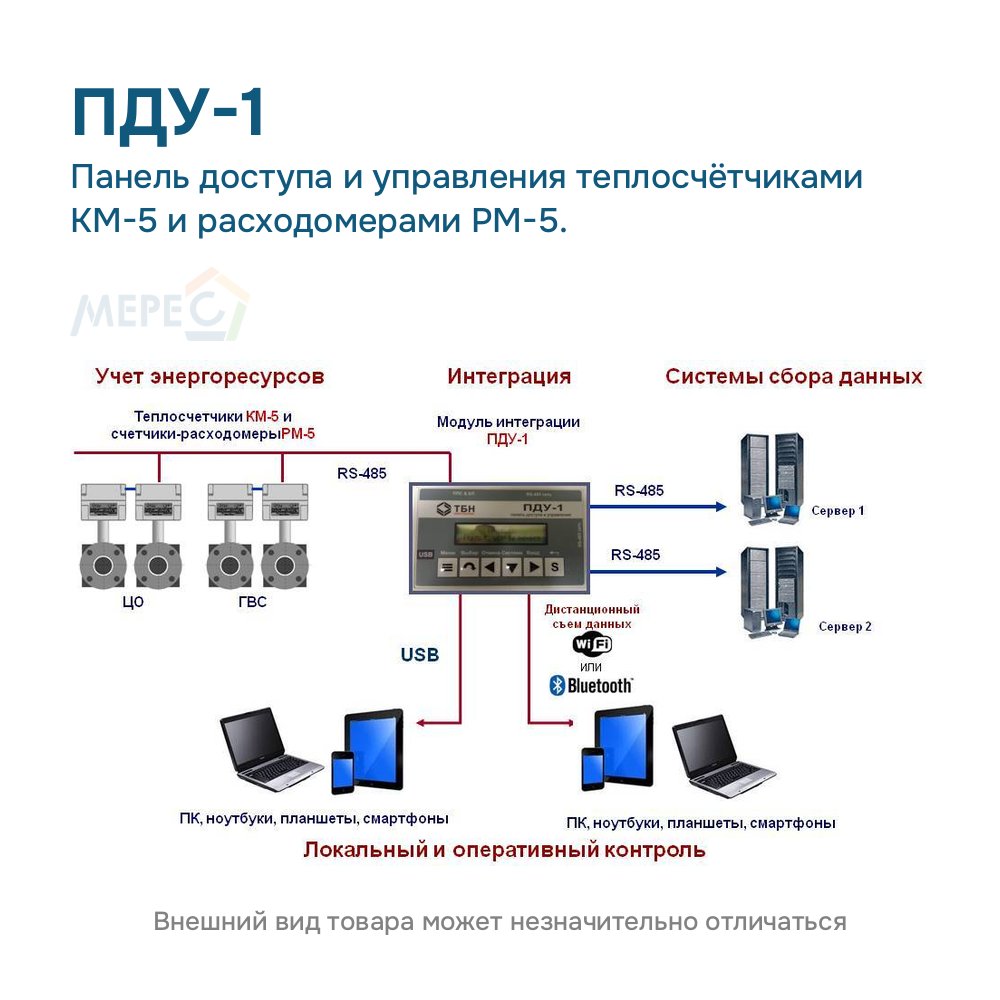

ПДУ-1 — панель доступа и управления: подключает до 14 теплосчётчиков КМ-5 и счётчиков-расходомеров РМ-5 по RS-485 с коммутатором команд для двух диспетчерских систем; USB, опционально Wi-Fi, Bluetooth и LoRaWAN.
Другие позиции этого раздела: Накопители и регистраторы данных.
Источники сведений:
1 Руководство по эксплуатации ПДУ-1.
Руководство по эксплуатации и документы на ПДУ-1
- Руководство по эксплуатации панели доступа и управления ПДУ-1 (PDF, 0,7 МБ, 21 страница)
- Руководство пользователя программы ПДУ-Мастер (PDF, 1,4 МБ, 30 страниц)
- Декларация о соответствии панели коммуникации и управления ПДУ-1, действует до 17.03.2029 (JPG, 0,7 МБ)
