Технические характеристики АДИ-0-1
| Тип изделия | Преобразователь |
|---|---|
| Бренд | Термотроник |
| Серия | АДИ |
| Модель (типоразмер) | АДИ-0-1 |
| Степень защиты | IP40 |
| Интерфейсы | LIN; RS-232 |
| Госреестр СИ | 58139-14 |
| Температура окружающей среды, °C | 0…+50 |
| Погрешность | ±0,25 % (давление, токовый выход) |
| Масса, кг | 0,3 |
| Габариты (Д×Ш×В), мм | 90×36×63 |
| Наработка на отказ, ч | 50000 |
| Средний срок службы, лет | 12 |
| Относительная влажность, % | 95 |
| Верхний предел измерения давления, МПа | 2,5 |
| МПИ, лет | 4 |
| Совместимость | Питерфлоу РС |
| Исполнение (вариант поставщика) | RS-232 |
Что заказать вместе с АДИ-0-1
- Расходомеры Питерфлоу РС — расходомеры с цифровым выходом LIN, которые преобразует АДИ
- Датчики давления — токовые входы АДИ принимают сигнал 4–20 мА

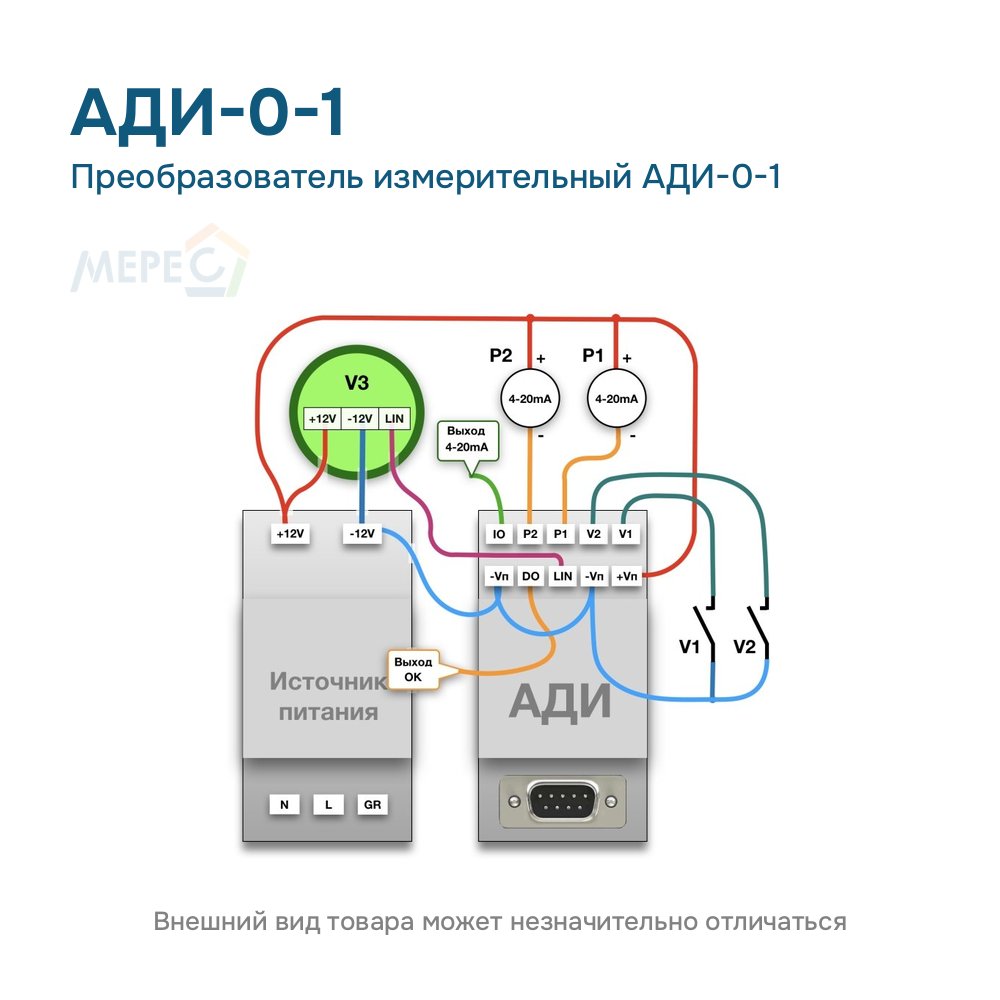

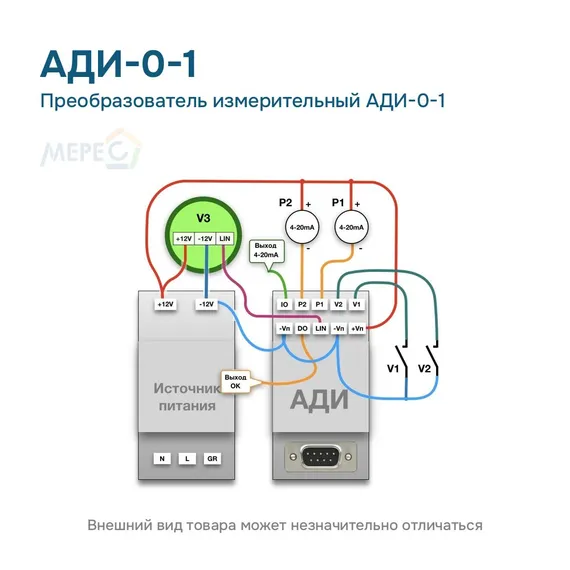

- Источник питания ИЭС6-126060 — АДИ питается от внешнего источника 10,8–13,2 В (аппаратная версия ≤ 3.0), 10–30 В (4.0 и выше)1
АДИ-0-1: дополнительные сведения
- Токовый выход 4–20 мА2: нет
- Архив3: есть
- Импульсные входы (объём)3: 2
- Вход LIN3: 1
- Вес импульса, л/имп4: 0,001–1000
Чем отличается АДИ-0-1 от соседних исполнений
Остальные сегменты обозначения те же, отличается один:
- токовый выход есть: Преобразователь измерительный АДИ-1-1
- интерфейс Ethernet: Преобразователь измерительный АДИ-0-1 Ethernet
- интерфейс RS-485: Преобразователь измерительный АДИ-0-1 RS-485
Расшифровка обозначения АДИ-0-1
| Сегмент | Значение |
|---|---|
| АДИ | преобразователь измерительный АДИ5 |
| 0- | токового выхода нет |
| -1 | архив есть |
| RS-232 | интерфейс по карте заказа; без суффикса в названии — RS-232 |
Особенности исполнения АДИ-0-1

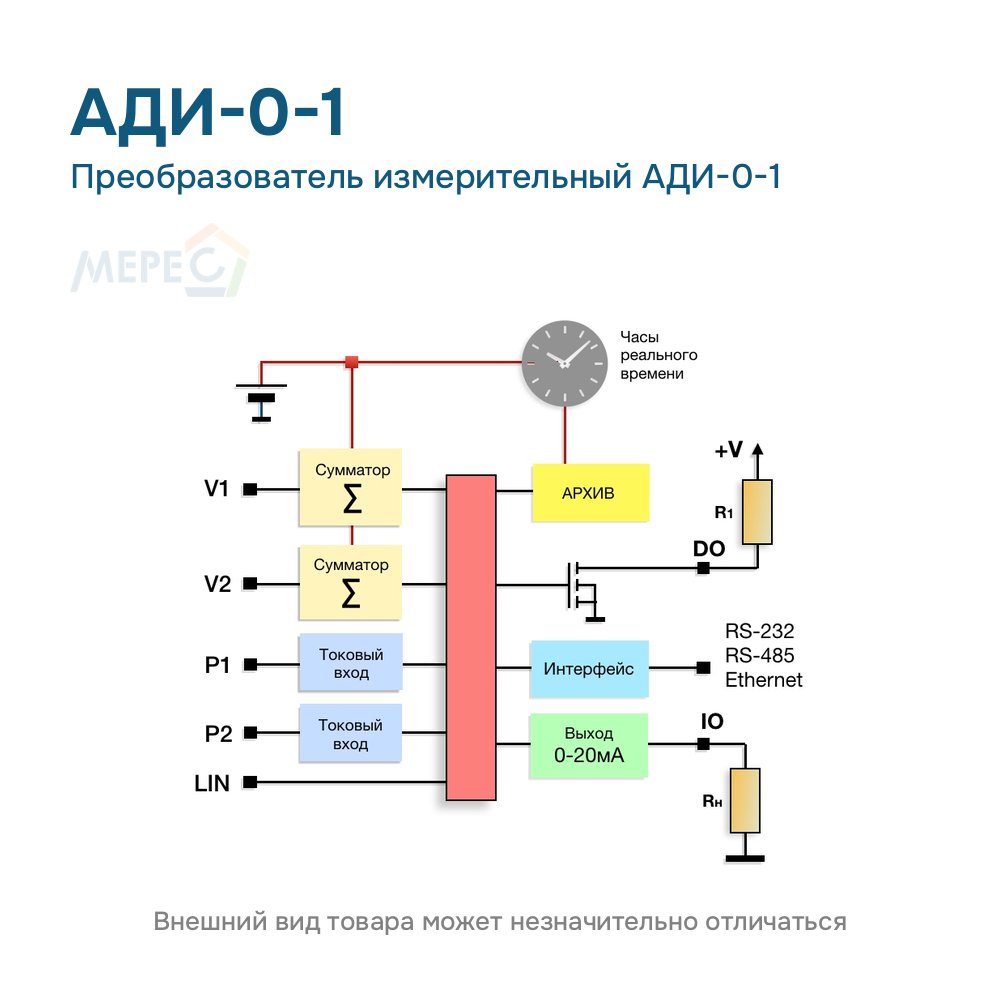

АДИ-0-1 — преобразователь измерительный АДИ: преобразователь измерительный АДИ-0-1 с интерфейсом RS-232: архивирует данные расходомера Питерфлоу РС, объёмы по двум импульсным входам и давление по двум токовым входам.
Преобразует импульсные сигналы счётчиков и токовые сигналы датчиков давления в значения объёма и давления, а цифровой сигнал LIN расходомера Питерфлоу — в 4–20 мА и в RS-232, RS485 или Ethernet5.
Другие позиции этого раздела: Накопители и регистраторы данных.
Источники сведений:
1 Руководство по эксплуатации АДИ, страница 7.
2 Руководство по эксплуатации АДИ, таблица 1.1; Руководство по эксплуатации АДИ, страница 5.
3 Руководство по эксплуатации АДИ, таблица 1.1.
4 Руководство по эксплуатации АДИ, таблица 2.2.
5 Руководство по эксплуатации АДИ, страница 4.
Руководство по эксплуатации и документы на АДИ-0-1: сертификат, поверка, Госреестр
- Руководство по эксплуатации АДИ, редакция 2.06 (PDF, 0,9 МБ, 20 страниц)
- Описание типа АДИ (PDF, 2,2 МБ, 6 страниц)
- Сертификат об утверждении типа АДИ, действует до 17.06.2029 (PDF, 0,2 МБ, 1 страница)
- Методика поверки АДИ (PDF, 1,7 МБ, 8 страниц)
- Декларация соответствия ТР ТС 020/2011 (PDF, 0,4 МБ, 1 страница)
- Карта заказа АДИ (XLS, 0,1 МБ, 2 страницы)
- Протокол обмена АДИ, редакция 1.07 (PDF, 1,0 МБ, 24 страницы)
- ПО АДИ Конфигуратор: руководство пользователя (PDF, 1,3 МБ, 32 страницы)
- Режимы дискретного выхода АДИ (PDF, 0,4 МБ, 5 страниц)
Сразу к нужной странице документа:
- Исполнения АДИ (страница 4) (PDF, 0,9 МБ, 20 страниц)
- Метрологические характеристики (страница 5) (PDF, 0,9 МБ, 20 страниц)
