Технические характеристики АДИ-1-1 RS-485
| Тип изделия | Преобразователь |
|---|---|
| Бренд | Термотроник |
| Серия | АДИ |
| Модель (типоразмер) | АДИ-1-1 |
| Степень защиты | IP40 |
| Выходной сигнал | 4–20 мА |
| Интерфейсы | RS-485; LIN |
| Госреестр СИ | 58139-14 |
| Температура окружающей среды, °C | 0…+50 |
| Погрешность | ±0,25 % (давление, токовый выход) |
| Масса, кг | 0,3 |
| Габариты (Д×Ш×В), мм | 90×36×63 |
| Наработка на отказ, ч | 50000 |
| Средний срок службы, лет | 12 |
| Относительная влажность, % | 95 |
| Верхний предел измерения давления, МПа | 2,5 |
| МПИ, лет | 4 |
| Совместимость | Питерфлоу РС |
| Исполнение (вариант поставщика) | RS-485 |
Чем отличается АДИ-1-1 RS-485 от соседних исполнений
| Исполнение | Чем отличается | Цена с НДС |
|---|---|---|
| АДИ-1-1 RS-485 (эта страница) | — | 15 860 ₽ |
| АДИ-1-0 RS-485 | Модель (типоразмер): АДИ-1-0; | 14 762 ₽ |
Что заказать вместе с АДИ-1-1 RS-485
- Расходомеры Питерфлоу РС — расходомеры с цифровым выходом LIN, которые преобразует АДИ
- Датчики давления — токовые входы АДИ принимают сигнал 4–20 мА

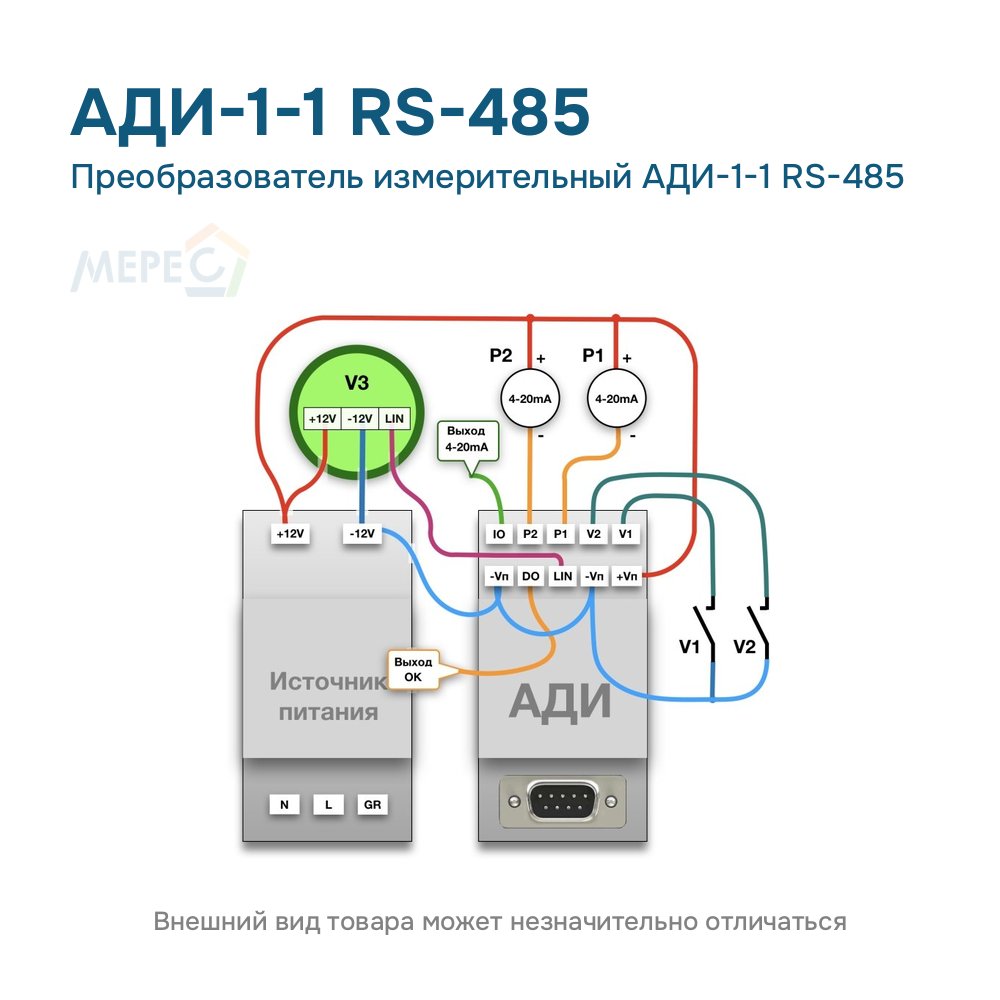

- Источник питания ИЭС6-126060 — АДИ питается от внешнего источника 10,8–13,2 В (аппаратная версия ≤ 3.0), 10–30 В (4.0 и выше)1
АДИ-1-1 RS-485: дополнительные сведения
- Токовый выход 4–20 мА2: есть, нагрузка не более 200 Ом
- Архив3: есть
- Импульсные входы (объём)3: 2
- Вход LIN3: 1
- Вес импульса, л/имп4: 0,001–1000
Чем отличается АДИ-1-1 RS-485 от соседних исполнений
Остальные сегменты обозначения те же, отличается один:
- токовый выход нет: Преобразователь измерительный АДИ-0-1 RS-485
- архив нет: Преобразователь измерительный АДИ-1-0 RS-485
- интерфейс RS-232: Преобразователь измерительный АДИ-1-1
- интерфейс Ethernet: Преобразователь измерительный АДИ-1-1 Ethernet
Расшифровка обозначения АДИ-1-1 RS-485
| Сегмент | Значение |
|---|---|
| АДИ | преобразователь измерительный АДИ5 |
| 1- | токовый выход 4–20 мА есть |
| -1 | архив есть |
| RS-485 | интерфейс по прайсу |
Особенности исполнения АДИ-1-1 RS-485
АДИ-1-1 RS-485 — преобразователь измерительный АДИ: преобразователь измерительный АДИ-1-1 с интерфейсом RS-485: архивирует данные и формирует токовый выход 4–20 мА по расходу расходомера Питерфлоу РС.

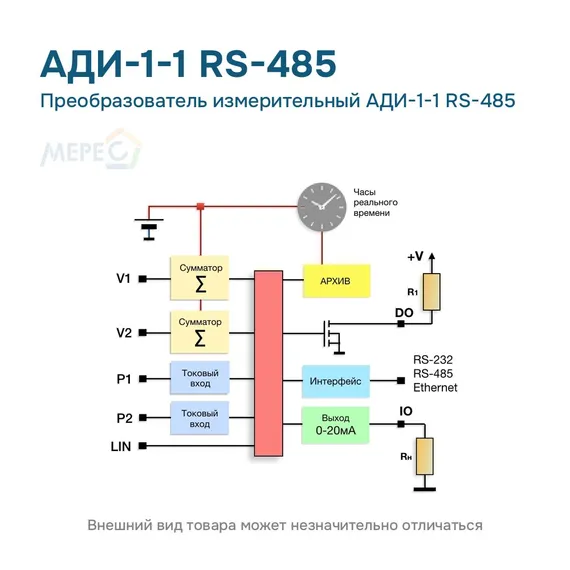

Преобразует импульсные сигналы счётчиков и токовые сигналы датчиков давления в значения объёма и давления, а цифровой сигнал LIN расходомера Питерфлоу — в 4–20 мА и в RS-232, RS485 или Ethernet5.
Другие позиции этого раздела: Накопители и регистраторы данных.
Источники сведений:
1 Руководство по эксплуатации АДИ, страница 7.
2 Руководство по эксплуатации АДИ, таблица 1.1; Руководство по эксплуатации АДИ, страница 5.
3 Руководство по эксплуатации АДИ, таблица 1.1.
4 Руководство по эксплуатации АДИ, таблица 2.2.
5 Руководство по эксплуатации АДИ, страница 4.
