Модуль присоединительный МП-РС 100/80/125

Что заказать вместе с МП-РС 100/80/125

• Расходомеры Питерфлоу РС Ду 80 — расходомер, который монтируется в модуль: Питерфлоу РС Ду 80 с присоединением «фланцевое»
• Участок присоединительный УП 80/100 — отдельный участок присоединительный Ду 80 → Ду 100: в модуль входит два таких участка¹
• Участок присоединительный УП 80/125 — отдельный участок присоединительный Ду 80 → Ду 125: в модуль входит два таких участка¹
• Комплекты монтажных частей — крепёж и арматура для установки расходомеров

МП-РС 100/80/125: дополнительные сведения

• Ду трубы на входе, мм²: 100
• Ду расходомера (имитатора), мм²: 80
• Ду трубы на выходе, мм²: 125
• Строительная длина имитатора B, мм³: 200
• Длина шунтирующего токопровода, мм⁴: 560

Чем отличается МП-РС 100/80/125 от соседних исполнений

Остальные сегменты обозначения те же, отличается один:

• Ду входа 125: Модуль присоединительный МП-РС 125/80/125
• Ду входа 80: Модуль присоединительный МП-РС 80/80/125
• Ду расходомера 100: Модуль присоединительный МП-РС 100/100/125
• Ду расходомера 50: Модуль присоединительный МП-РС 100/50/125
• Ду расходомера 65: Модуль присоединительный МП-РС 100/65/125
• Ду выхода 100: Модуль присоединительный МП-РС 100/80/100
• Ду выхода 150: Модуль присоединительный МП-РС 100/80/150
• Ду выхода 200: Модуль присоединительный МП-РС 100/80/200

Расшифровка обозначения МП-РС 100/80/125

Особенности исполнения МП-РС 100/80/125

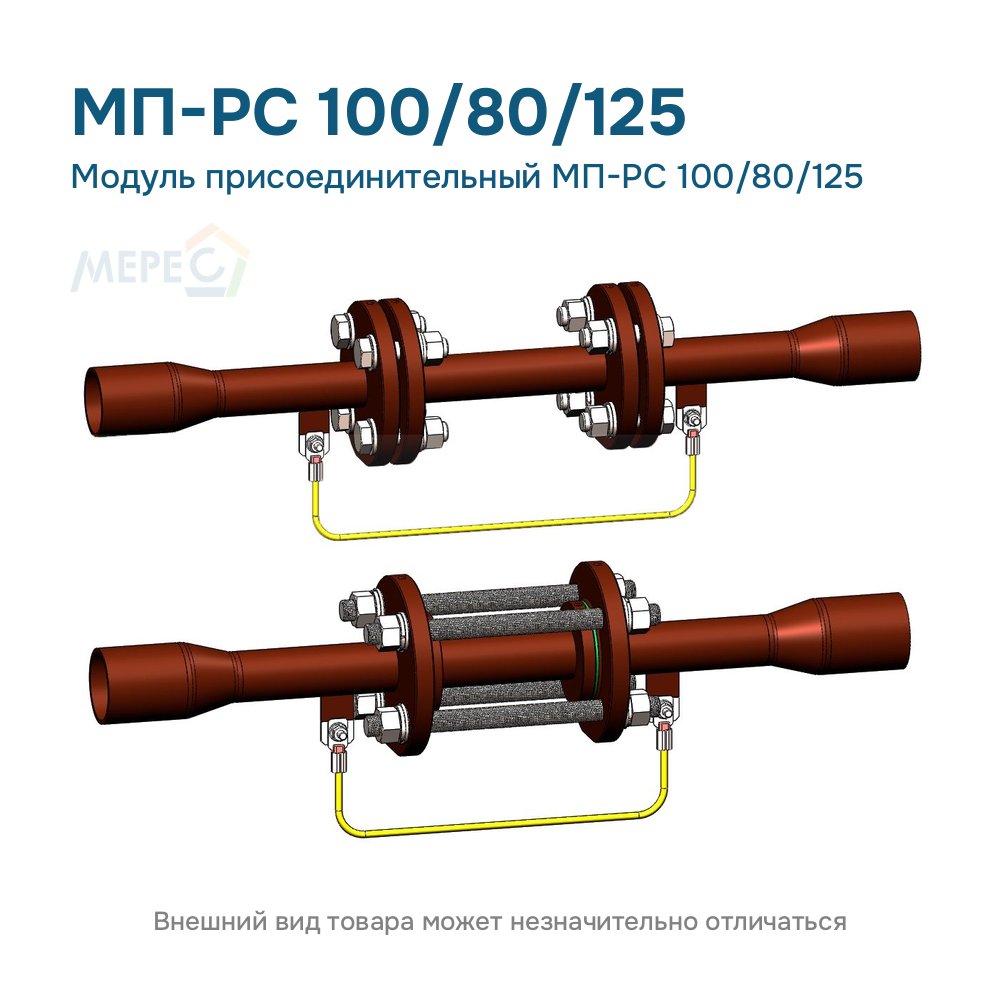

МП-РС 100/80/125 — присоединительный модуль для расходомера Питерфлоу Ду 80: участки присоединительные Ду 100 и Ду 125 под расходомер Питерфлоу Ду 80 (фланцевое), давление 1,6 МПа, температура среды до 175 °C. По паспорту в комплект входят два участка присоединительных, крепёж «Питерфлоу», две прокладки, шунтирующий токопровод с крепежом и габаритный имитатор.

Имитатор заменяет расходомер при сварке и поверке; его строительная длина B — 200 мм, длина шунтирующего токопровода — 560 мм⁵. Участки привариваются встык, трубопровод перед резкой закрепляют опорами не дальше 1 м от центра расходомера¹.

В обозначении нет буквы «Ф», а для Ду 80 в каталоге деталей и сборочных единиц предусмотрено только фланцевое присоединение, поэтому указано оно.

Другие позиции этого раздела: Модули присоединительные МП-РС и участки УП.

Источники сведений:
¹ Паспорт.
² Каталог деталей и сборочных единиц, страница 2.
³ Каталог деталей и сборочных единиц, таблица 2, страница 11.
⁴ Каталог деталей и сборочных единиц, таблица 3.
⁵ Каталог деталей и сборочных единиц, таблицы 2 и 3.

Каталог деталей и документы на МП-РС 100/80/125

• Каталог деталей и сборочных единиц МП-РС (изм. 21) (PDF, 0,5 МБ, 12 страниц)
• Паспорт модуля присоединительного МП-РС (PDF, 0,3 МБ, 2 страницы)
• Декларация соответствия ЕАС на МП-РС, действует до 14.03.2029 (PDF, 0,2 МБ, 1 страница)

Сразу к нужной странице документа:

• Назначение и запись обозначения (страница 2) (PDF, 0,5 МБ, 12 страниц)
• Таблица 2: имитаторы габаритные (страница 11) (PDF, 0,5 МБ, 12 страниц)
