Технические характеристики МП-РС 125/100/250
| Тип изделия | Модуль присоединительный |
|---|---|
| Бренд | Термотроник |
| Серия | МП-РС |
| DN (Ду), мм | 250; 100/125 |
| Давление рабочее, МПа | 1,6 |
| Температура среды макс., °C | 175 |
| Присоединение | фланцевое |
| Совместимость | Питерфлоу РС Ду 100 |
| Исполнение (вариант поставщика) | 125/100/250 |
| Материал | углеродистая сталь; нержавеющая сталь |
| Гарантийный срок, лет | 2 |
Что заказать вместе с МП-РС 125/100/250
- Расходомеры Питерфлоу РС Ду 100 — расходомер, который монтируется в модуль: Питерфлоу РС Ду 100 с присоединением «фланцевое»
- Участок присоединительный УП 100/125 — отдельный участок присоединительный Ду 100 → Ду 125: в модуль входит два таких участка1
- Участок присоединительный УП 100/250 — отдельный участок присоединительный Ду 100 → Ду 250: в модуль входит два таких участка1
- Комплекты монтажных частей — крепёж и арматура для установки расходомеров
МП-РС 125/100/250: дополнительные сведения
- Ду трубы на входе, мм2: 125
- Ду расходомера (имитатора), мм2: 100
- Ду трубы на выходе, мм2: 250
- Строительная длина имитатора B, мм3: 250
- Длина шунтирующего токопровода, мм4: 560
Чем отличается МП-РС 125/100/250 от соседних исполнений
Остальные сегменты обозначения те же, отличается один:
- Ду входа 100: Модуль присоединительный МП-РС 100/100/250
- Ду входа 150: Модуль присоединительный МП-РС 150/100/250
- Ду входа 200: Модуль присоединительный МП-РС 200/100/250
- Ду входа 250: Модуль присоединительный МП-РС 250/100/250
- Ду выхода 125: Модуль присоединительный МП-РС 125/100/125
- Ду выхода 150: Модуль присоединительный МП-РС 125/100/150
- Ду выхода 200: Модуль присоединительный МП-РС 125/100/200
Расшифровка обозначения МП-РС 125/100/250
| Сегмент | Значение |
|---|---|
| МП-РС | модуль присоединительный для расходомеров Питерфлоу2 |
| 125 | Ду трубы на входе |
| 100 | Ду расходомера (имитатора); «Ф» — фланцевое присоединение, без буквы — «сэндвич»2 |
| 250 | Ду трубы на выходе |
Особенности исполнения МП-РС 125/100/250

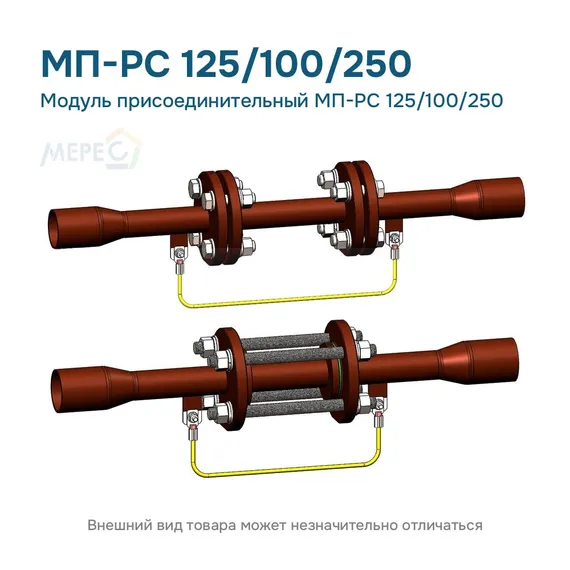

МП-РС 125/100/250 — присоединительный модуль для расходомера Питерфлоу Ду 100: участки присоединительные Ду 125 и Ду 250 под расходомер Питерфлоу Ду 100 (фланцевое), давление 1,6 МПа, температура среды до 175 °C. По паспорту в комплект входят два участка присоединительных, крепёж «Питерфлоу», две прокладки, шунтирующий токопровод с крепежом и габаритный имитатор.
Имитатор заменяет расходомер при сварке и поверке; его строительная длина B — 250 мм, длина шунтирующего токопровода — 560 мм5. Участки привариваются встык, трубопровод перед резкой закрепляют опорами не дальше 1 м от центра расходомера1.
В обозначении нет буквы «Ф», а для Ду 100 в каталоге деталей и сборочных единиц предусмотрено только фланцевое присоединение, поэтому указано оно.
Раздел каталога: Модули присоединительные МП-РС и участки УП.
Источники сведений:
1 Паспорт.
2 Каталог деталей и сборочных единиц, страница 2.
3 Каталог деталей и сборочных единиц, таблица 2, страница 11.
4 Каталог деталей и сборочных единиц, таблица 3.
5 Каталог деталей и сборочных единиц, таблицы 2 и 3.
