Технические характеристики МП-РС 125/50/125
| Тип изделия | Модуль присоединительный |
|---|---|
| Бренд | Термотроник |
| Серия | МП-РС |
| DN (Ду), мм | 50/125 |
| Давление рабочее, МПа | 1,6 |
| Температура среды макс., °C | 175 |
| Присоединение | сэндвич |
| Совместимость | Питерфлоу РС Ду 50 |
| Исполнение (вариант поставщика) | 125/50/125 |
| Материал | углеродистая сталь; нержавеющая сталь |
| Гарантийный срок, лет | 2 |
Что заказать вместе с МП-РС 125/50/125
- Расходомеры Питерфлоу РС Ду 50 — расходомер, который монтируется в модуль: Питерфлоу РС Ду 50 с присоединением «сэндвич»
- Участок присоединительный УП 50/125 — отдельный участок присоединительный Ду 50 → Ду 125: в модуль входит два таких участка1
- Комплекты монтажных частей — крепёж и арматура для установки расходомеров
МП-РС 125/50/125: дополнительные сведения
- Ду трубы на входе, мм2: 125
- Ду расходомера (имитатора), мм2: 50
- Ду трубы на выходе, мм2: 125
- Строительная длина имитатора B, мм3: 153
- Длина шунтирующего токопровода, мм4: 380
Чем отличается МП-РС 125/50/125 от соседних исполнений
Остальные сегменты обозначения те же, отличается один:
- Ду входа 100: Модуль присоединительный МП-РС 100/50/125
- Ду входа 50: Модуль присоединительный МП-РС 50/50/125
- Ду входа 65: Модуль присоединительный МП-РС 65/50/125
- Ду входа 80: Модуль присоединительный МП-РС 80/50/125
- Ду расходомера 100: Модуль присоединительный МП-РС 125/100/125
- Ду расходомера 65: Модуль присоединительный МП-РС 125/65/125
- Ду расходомера 80: Модуль присоединительный МП-РС 125/80/125
Расшифровка обозначения МП-РС 125/50/125
| Сегмент | Значение |
|---|---|
| МП-РС | модуль присоединительный для расходомеров Питерфлоу2 |
| 125 | Ду трубы на входе |
| 50 | Ду расходомера (имитатора); «Ф» — фланцевое присоединение, без буквы — «сэндвич»2 |
| 125 | Ду трубы на выходе |
Особенности исполнения МП-РС 125/50/125

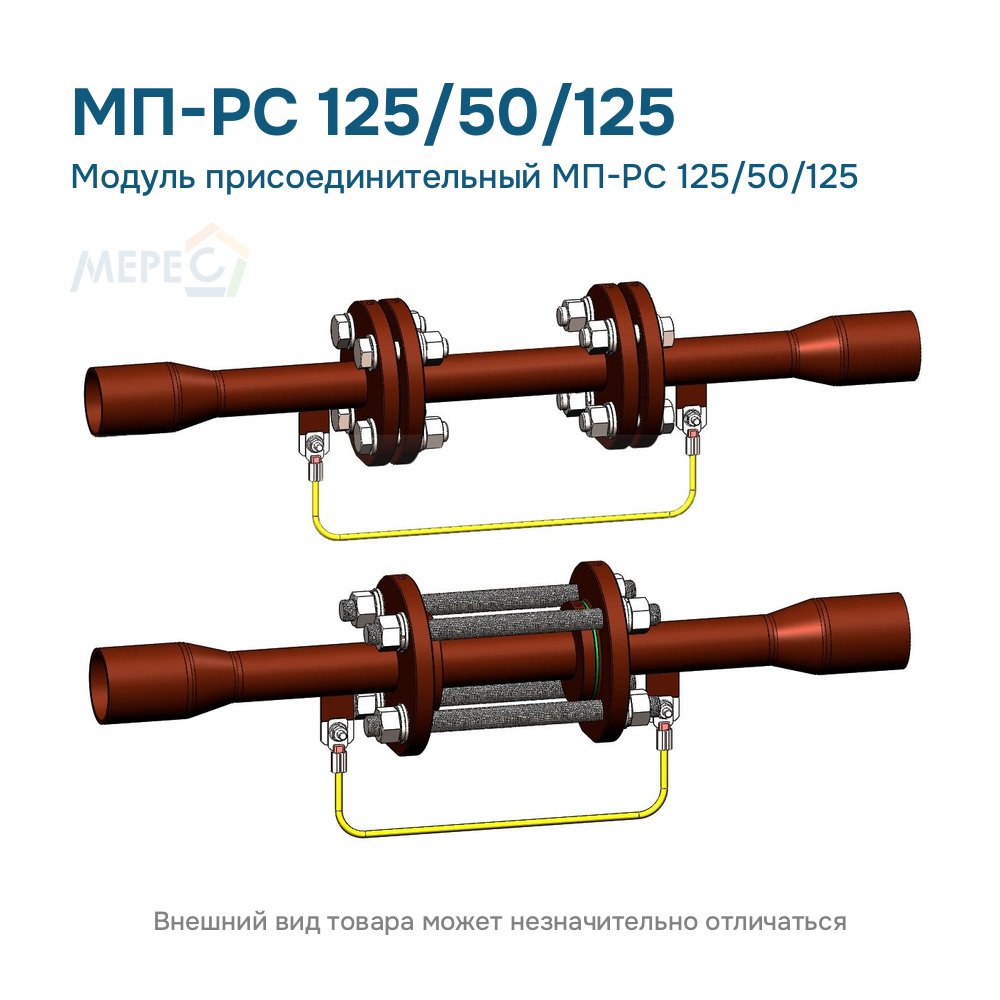

МП-РС 125/50/125 — модуль присоединительный Ду 50: участки присоединительные Ду 125 под расходомер Питерфлоу Ду 50 (сэндвич), давление 1,6 МПа, температура среды до 175 °C. По паспорту в комплект входят два участка присоединительных, крепёж «Питерфлоу», две прокладки, шунтирующий токопровод с крепежом и габаритный имитатор.
Имитатор заменяет расходомер при сварке и поверке; его строительная длина B — 153 мм, длина шунтирующего токопровода — 380 мм5. Участки привариваются встык, трубопровод перед резкой закрепляют опорами не дальше 1 м от центра расходомера1.
Другие позиции этого раздела: Модули присоединительные МП-РС и участки УП.
Источники сведений:
1 Паспорт.
2 Каталог деталей и сборочных единиц, страница 2.
3 Каталог деталей и сборочных единиц, таблица 2, страница 11.
4 Каталог деталей и сборочных единиц, таблица 3.
5 Каталог деталей и сборочных единиц, таблицы 2 и 3.
