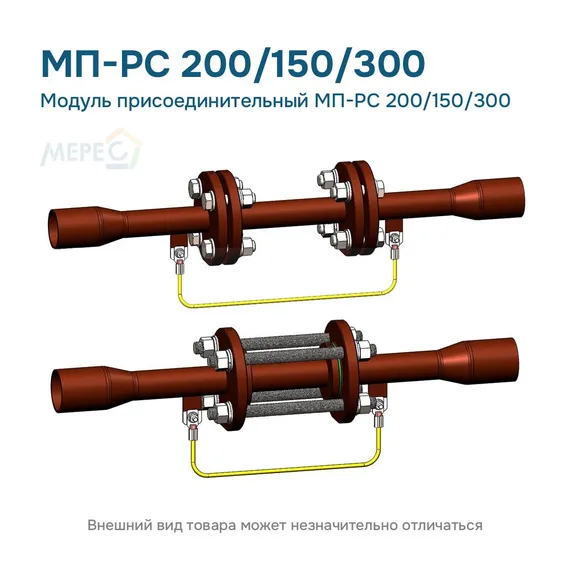

Модуль присоединительный МП-РС 200/150/300

Что заказать вместе с МП-РС 200/150/300

• Расходомеры Питерфлоу РС Ду 150 — расходомер, который монтируется в модуль: Питерфлоу РС Ду 150 с присоединением «фланцевое»
• Участок присоединительный УП 150/200 — отдельный участок присоединительный Ду 150 → Ду 200: в модуль входит два таких участка¹
• Участок присоединительный УП 150/300 — отдельный участок присоединительный Ду 150 → Ду 300: в модуль входит два таких участка¹
• Комплекты монтажных частей — крепёж и арматура для установки расходомеров

МП-РС 200/150/300: дополнительные сведения

• Ду трубы на входе, мм²: 200
• Ду расходомера (имитатора), мм²: 150
• Ду трубы на выходе, мм²: 300
• Строительная длина имитатора B, мм³: 328
• Длина шунтирующего токопровода, мм⁴: 700

Чем отличается МП-РС 200/150/300 от соседних исполнений

Остальные сегменты обозначения те же, отличается один:

• Ду входа 150: Модуль присоединительный МП-РС 150/150/300
• Ду входа 250: Модуль присоединительный МП-РС 250/150/300
• Ду входа 300: Модуль присоединительный МП-РС 300/150/300
• Ду выхода 200: Модуль присоединительный МП-РС 200/150/200
• Ду выхода 250: Модуль присоединительный МП-РС 200/150/250

Расшифровка обозначения МП-РС 200/150/300

Особенности исполнения МП-РС 200/150/300

МП-РС 200/150/300 — присоединительный модуль для расходомера Питерфлоу Ду 150: участки присоединительные Ду 200 и Ду 300 под расходомер Питерфлоу Ду 150 (фланцевое), давление 2,5 МПа, температура среды до 175 °C. По паспорту в комплект входят два участка присоединительных, крепёж «Питерфлоу», две прокладки, шунтирующий токопровод с крепежом и габаритный имитатор.

Имитатор заменяет расходомер при сварке и поверке; его строительная длина B — 328 мм, длина шунтирующего токопровода — 700 мм⁵. Участки привариваются встык, трубопровод перед резкой закрепляют опорами не дальше 1 м от центра расходомера¹.

В обозначении нет буквы «Ф», а для Ду 150 в каталоге деталей и сборочных единиц предусмотрено только фланцевое присоединение, поэтому указано оно.

Все позиции раздела: Модули присоединительные МП-РС и участки УП.

Источники сведений:
¹ Паспорт.
² Каталог деталей и сборочных единиц, страница 2.
³ Каталог деталей и сборочных единиц, таблица 2, страница 11.
⁴ Каталог деталей и сборочных единиц, таблица 3.
⁵ Каталог деталей и сборочных единиц, таблицы 2 и 3.
