Технические характеристики МП-РС 250/150/250
| Тип изделия | Модуль присоединительный |
|---|---|
| Бренд | Термотроник |
| Серия | МП-РС |
| DN (Ду), мм | 150/250 |
| Давление рабочее, МПа | 2,5 |
| Температура среды макс., °C | 175 |
| Присоединение | фланцевое |
| Совместимость | Питерфлоу РС Ду 150 |
| Исполнение (вариант поставщика) | 250/150/250 |
| Материал | углеродистая сталь; нержавеющая сталь |
| Гарантийный срок, лет | 2 |
Чем отличается МП-РС 250/150/250 от соседних исполнений
| Исполнение | Чем отличается | Цена с НДС |
|---|---|---|
| МП-РС 250/150/250 (эта страница) | — | 137 616 ₽ |
| УП 150/250 | Исполнение (вариант поставщика): — | 40 504 ₽ |
Что заказать вместе с МП-РС 250/150/250
- Расходомеры Питерфлоу РС Ду 150 — расходомер, который монтируется в модуль: Питерфлоу РС Ду 150 с присоединением «фланцевое»
- Участок присоединительный УП 150/250 — отдельный участок присоединительный Ду 150 → Ду 250: в модуль входит два таких участка1
- Комплекты монтажных частей — крепёж и арматура для установки расходомеров
МП-РС 250/150/250: дополнительные сведения
- Ду трубы на входе, мм2: 250
- Ду расходомера (имитатора), мм2: 150
- Ду трубы на выходе, мм2: 250
- Строительная длина имитатора B, мм3: 328
- Длина шунтирующего токопровода, мм4: 700
Чем отличается МП-РС 250/150/250 от соседних исполнений
Остальные сегменты обозначения те же, отличается один:
- Ду входа 150: Модуль присоединительный МП-РС 150/150/250
- Ду входа 200: Модуль присоединительный МП-РС 200/150/250
- Ду расходомера 100: Модуль присоединительный МП-РС 250/100/250
- Ду расходомера 200: Модуль присоединительный МП-РС 250/200/250
- Ду выхода 300: Модуль присоединительный МП-РС 250/150/300
Расшифровка обозначения МП-РС 250/150/250
| Сегмент | Значение |
|---|---|
| МП-РС | модуль присоединительный для расходомеров Питерфлоу2 |
| 250 | Ду трубы на входе |
| 150 | Ду расходомера (имитатора); «Ф» — фланцевое присоединение, без буквы — «сэндвич»2 |
| 250 | Ду трубы на выходе |
Особенности исполнения МП-РС 250/150/250

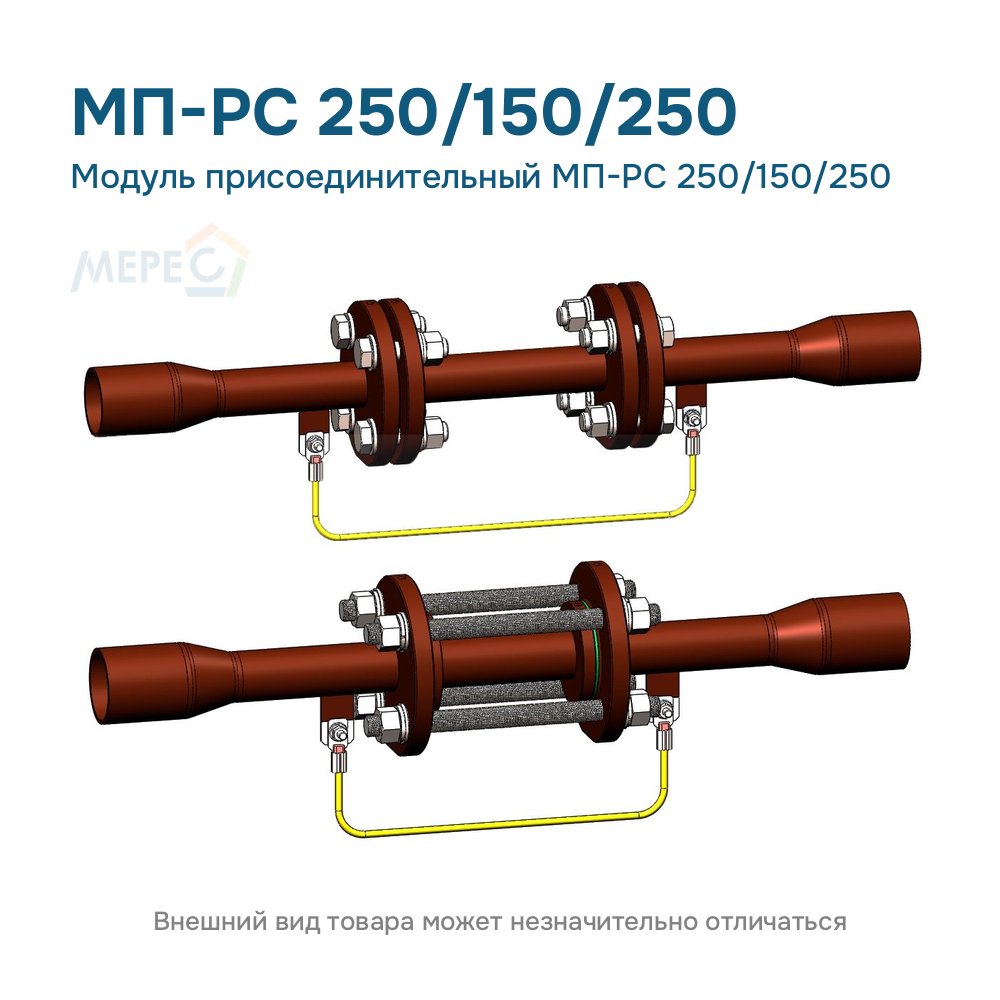

МП-РС 250/150/250 — присоединительный модуль для расходомера Питерфлоу Ду 150: участки присоединительные Ду 250 под расходомер Питерфлоу Ду 150 (фланцевое), давление 2,5 МПа, температура среды до 175 °C. По паспорту в комплект входят два участка присоединительных, крепёж «Питерфлоу», две прокладки, шунтирующий токопровод с крепежом и габаритный имитатор.
Имитатор заменяет расходомер при сварке и поверке; его строительная длина B — 328 мм, длина шунтирующего токопровода — 700 мм5. Участки привариваются встык, трубопровод перед резкой закрепляют опорами не дальше 1 м от центра расходомера1.
В обозначении нет буквы «Ф», а для Ду 150 в каталоге деталей и сборочных единиц предусмотрено только фланцевое присоединение, поэтому указано оно.
Раздел каталога: Модули присоединительные МП-РС и участки УП.
Источники сведений:
1 Паспорт.
2 Каталог деталей и сборочных единиц, страница 2.
3 Каталог деталей и сборочных единиц, таблица 2, страница 11.
4 Каталог деталей и сборочных единиц, таблица 3.
5 Каталог деталей и сборочных единиц, таблицы 2 и 3.
