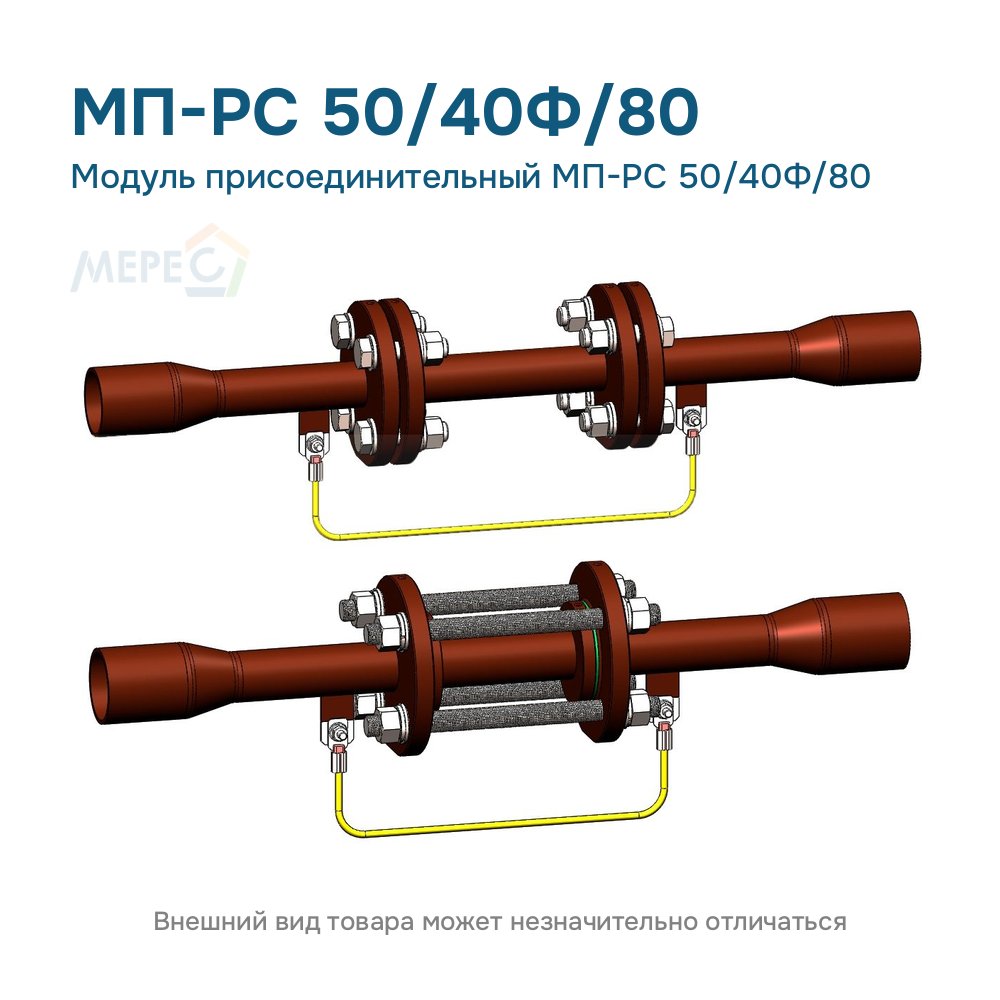

Модуль присоединительный МП-РС 50/40Ф/80

Что заказать вместе с МП-РС 50/40Ф/80

• Расходомеры Питерфлоу РС Ду 40 — расходомер, который монтируется в модуль: Питерфлоу РС Ду 40 с присоединением «фланцевое»
• Участок присоединительный УП 40/50 — отдельный участок присоединительный Ду 40 → Ду 50: в модуль входит два таких участка¹
• Участок присоединительный УП 40/80 — отдельный участок присоединительный Ду 40 → Ду 80: в модуль входит два таких участка¹
• Комплекты монтажных частей — крепёж и арматура для установки расходомеров

МП-РС 50/40Ф/80: дополнительные сведения

• Ду трубы на входе, мм²: 50
• Ду расходомера (имитатора), мм²: 40
• Ду трубы на выходе, мм²: 80
• Переходы³: Ду 50 → Ду 40, Ду 40 → Ду 80
• Строительная длина имитатора B, мм⁴: 200
• Длина шунтирующего токопровода, мм⁵: 380

Чем отличается МП-РС 50/40Ф/80 от соседних исполнений

Остальные сегменты обозначения те же, отличается один:

• Ду входа 40: Модуль присоединительный МП-РС 40/40Ф/80
• Ду входа 65: Модуль присоединительный МП-РС 65/40Ф/80
• Ду входа 80: Модуль присоединительный МП-РС 80/40Ф/80
• Ду выхода 100: Модуль присоединительный МП-РС 50/40Ф/100
• Ду выхода 50: Модуль присоединительный МП-РС 50/40Ф/50
• Ду выхода 65: Модуль присоединительный МП-РС 50/40Ф/65

Расшифровка обозначения МП-РС 50/40Ф/80

Особенности исполнения МП-РС 50/40Ф/80

МП-РС 50/40Ф/80 — присоединительный модуль для расходомера Питерфлоу Ду 40: участки присоединительные Ду 50 и Ду 80 под расходомер Питерфлоу Ду 40 (фланцевое), давление 1,6 МПа, температура среды до 175 °C. По паспорту в комплект входят два участка присоединительных, крепёж «Питерфлоу», две прокладки, шунтирующий токопровод с крепежом и габаритный имитатор.

Имитатор заменяет расходомер при сварке и поверке; его строительная длина B — 200 мм, длина шунтирующего токопровода — 380 мм⁶. Участки привариваются встык, трубопровод перед резкой закрепляют опорами не дальше 1 м от центра расходомера¹.

Другие позиции этого раздела: Модули присоединительные МП-РС и участки УП.

Источники сведений:
¹ Паспорт.
² Каталог деталей и сборочных единиц, страница 2.
³ Каталог деталей и сборочных единиц, переходы по ГОСТ 17378-2001.
⁴ Каталог деталей и сборочных единиц, таблица 2, страница 11.
⁵ Каталог деталей и сборочных единиц, таблица 3.
⁶ Каталог деталей и сборочных единиц, таблицы 2 и 3.
