Модуль присоединительный МП-РС 80/50/100

Что заказать вместе с МП-РС 80/50/100

• Расходомеры Питерфлоу РС Ду 50 — расходомер, который монтируется в модуль: Питерфлоу РС Ду 50 с присоединением «сэндвич»
• Участок присоединительный УП 50/80 — отдельный участок присоединительный Ду 50 → Ду 80: в модуль входит два таких участка¹
• Участок присоединительный УП 50/100 — отдельный участок присоединительный Ду 50 → Ду 100: в модуль входит два таких участка¹
• Комплекты монтажных частей — крепёж и арматура для установки расходомеров

МП-РС 80/50/100: дополнительные сведения

• Ду трубы на входе, мм²: 80
• Ду расходомера (имитатора), мм²: 50
• Ду трубы на выходе, мм²: 100
• Переходы³: Ду 80 → Ду 50, Ду 50 → Ду 100
• Строительная длина имитатора B, мм⁴: 153
• Длина шунтирующего токопровода, мм⁵: 380

Чем отличается МП-РС 80/50/100 от соседних исполнений

Остальные сегменты обозначения те же, отличается один:

• Ду входа 100: Модуль присоединительный МП-РС 100/50/100
• Ду входа 50: Модуль присоединительный МП-РС 50/50/100
• Ду входа 65: Модуль присоединительный МП-РС 65/50/100
• Ду расходомера 65: Модуль присоединительный МП-РС 80/65/100
• Ду расходомера 80: Модуль присоединительный МП-РС 80/80/100
• Ду выхода 125: Модуль присоединительный МП-РС 80/50/125
• Ду выхода 80: Модуль присоединительный МП-РС 80/50/80

Расшифровка обозначения МП-РС 80/50/100

Особенности исполнения МП-РС 80/50/100

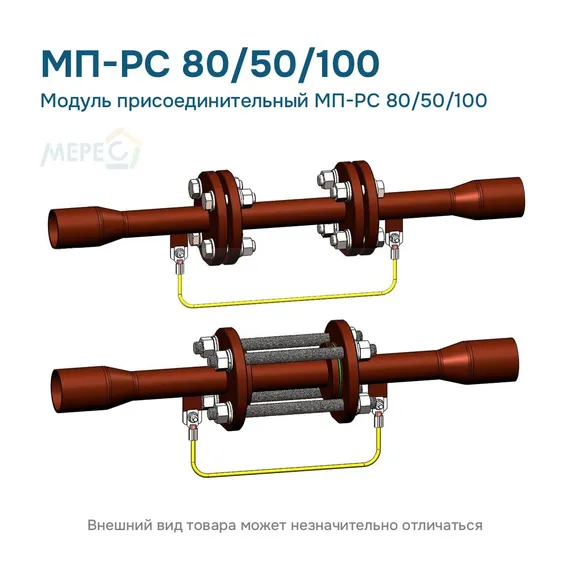

МП-РС 80/50/100 — присоединительный модуль для расходомера Питерфлоу Ду 50: участки присоединительные Ду 80 и Ду 100 под расходомер Питерфлоу Ду 50 (сэндвич), давление 1,6 МПа, температура среды до 175 °C. По паспорту в комплект входят два участка присоединительных, крепёж «Питерфлоу», две прокладки, шунтирующий токопровод с крепежом и габаритный имитатор.

Имитатор заменяет расходомер при сварке и поверке; его строительная длина B — 153 мм, длина шунтирующего токопровода — 380 мм⁶. Участки привариваются встык, трубопровод перед резкой закрепляют опорами не дальше 1 м от центра расходомера¹.

Раздел каталога: Модули присоединительные МП-РС и участки УП.

Источники сведений:
¹ Паспорт.
² Каталог деталей и сборочных единиц, страница 2.
³ Каталог деталей и сборочных единиц, переходы по ГОСТ 17378-2001.
⁴ Каталог деталей и сборочных единиц, таблица 2, страница 11.
⁵ Каталог деталей и сборочных единиц, таблица 3.
⁶ Каталог деталей и сборочных единиц, таблицы 2 и 3.
