Технические характеристики РМ-5-ПГ
| Тип изделия | Расходомер газа и пара |
|---|---|
| Бренд | ТБН Энергосервис |
| Серия | РМ-5 |
| DN (Ду), мм | 50–300 |
| Давление рабочее, МПа | 1,6 |
| Степень защиты | IP65 |
| Питание | 187–242 В, 50±1 Гц |
| Интерфейсы | RS-485 |
| Измеряемая среда | природный газ; водяной пар; сжатый воздух |
| Температура окружающей среды, °C | -30…+50 |
| Погрешность | 1,5 % |
| Потребляемая мощность | 2,5 Вт |
| Наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 15 |
| Относительная влажность, % | 95 |
| Динамический диапазон | 1:20 |
| Масса по типоразмерам, кг | 32–225 (DN 50–300) |
| Маркировка взрывозащиты | 0Exia[ia]IIAT6 (РМ-5-ПГ-Ex) |
| Протокол обмена | MODBUS; КМ5 |
Что заказать вместе с РМ-5-ПГ
- Датчики давления ИД
- АПИ-5 — подключение RS-485 к компьютеру
- АТЧВ-3 — токовые и частотные выходы (описание АТЧВ-3)
РМ-5-ПГ: дополнительные сведения
- Назначение1: объёмный и массовый расход, температура и давление газообразных сред
- Измеряемые среды1: природный газ, водяной пар, сжатый воздух
- Температура: воздух / природный газ / пар, °C2: −50…+300 / −20…+50 / до +300
Родственные модели ТБН Энергосервис для сравнения с РМ-5-ПГ
Близкие позиции каталога ТБН Энергосервис:
- с импульсным выходом (преобразователь объёма): РМ-5-Т-И
- с вычислителем и расчётом расхода: РМ-5-Т
- для пищевых сред: РМ-5-П
Особенности исполнения РМ-5-ПГ

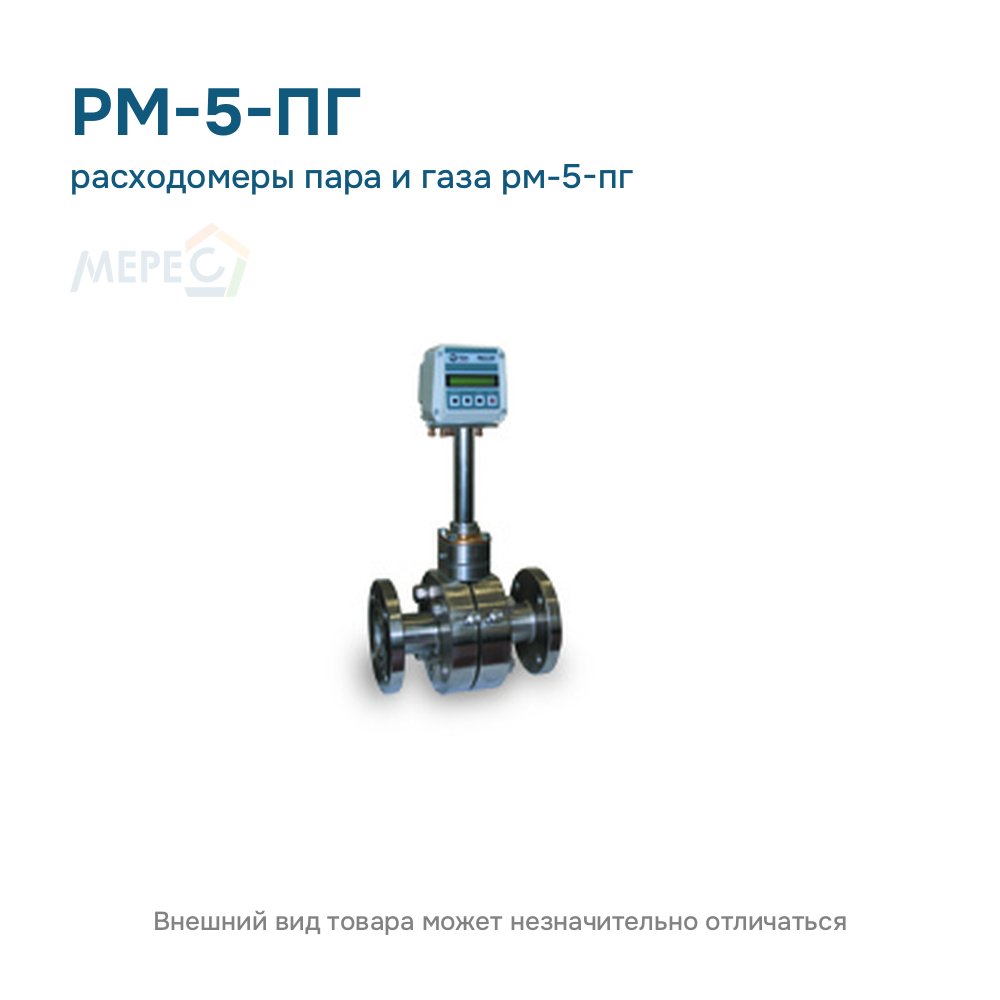

РМ-5-ПГ Ду 50–300 — расходомер газа и пара с сужающим устройством и электромагнитными преобразователями: природный газ, водяной пар, сжатый воздух; Ду свыше 300 — до 1000 по заказу, давление до 1,6 МПа.
Есть взрывозащищённое исполнение РМ-5-ПГ-Ex с маркировкой 0Exia[ia]IIAT6. Данные по Ду и давлению сверх базовых — только по индивидуальному заказу: для подбора заполняется опросный лист.
Другие позиции этого раздела: Расходомеры газа и пара.
Источники сведений:
1 Руководство по эксплуатации РМ-5-ПГ, страница 3.
2 Руководство по эксплуатации РМ-5-ПГ, страницы 3–4.
Руководство по эксплуатации и документы на РМ-5-ПГ
- Руководство по эксплуатации расходомера РМ-5-ПГ (PDF, 0,9 МБ, 35 страниц)
- Опросный лист заказа расходомера РМ-5-ПГ (DOC, 0,08 МБ, 1 страница)
- Руководство по монтажу и эксплуатации периферийных устройств КМ-5 и РМ-5 (PDF, 4,2 МБ, 177 страниц)
Сразу к нужной странице документа:
- Назначение и среды (страница 3) (PDF, 0,9 МБ, 35 страниц)
- Масса по Ду (страница 7) (PDF, 0,9 МБ, 35 страниц)
