Технические характеристики РМ-5-П
| Тип изделия | Счётчик-расходомер для пищевых сред |
|---|---|
| Бренд | ТБН Энергосервис |
| Серия | РМ-5 |
| DN (Ду), мм | 32; 25; 50 |
| Класс точности | A; B |
| Давление рабочее, МПа | 0,6 |
| Питание | 187–242 В, 49–51 Гц |
| Интерфейсы | RS-485 |
| Принцип измерения | электромагнитный |
| Измеряемая среда | молочные продукты; пиво; напитки; питьевая вода |
| Потребляемая мощность | 20 В·А |
| Наработка на отказ, ч | 75000 |
| Средний срок службы, лет | 15 |
| Удельная электропроводность среды, См/м | 10⁻³–10 |
| Применение (назначение) | пищевая промышленность |
| МПИ, лет | 1 |
| Исполнение (вариант поставщика) | РМ-5-П |
| Масса по типоразмерам, кг | 2,2–6 (DN 25–50) |
Что заказать вместе с РМ-5-П
- Узел учёта молока, Ду 25, 32 и 50 мм (описание поставщика)
- АТЧВ-3 — токовые и частотные выходы1
- АПИ-5 — подключение к компьютеру
РМ-5-П: дополнительные сведения
- Назначение2: измерение объёмного и массового расхода, объёма и массы пищевых электропроводящих сред
- Допустимые среды2: молочные продукты; пиво, алкогольные напитки; негазированные напитки (соки, сиропы); питьевая вода; растворы пищевых кислот и щелочей; другие невзрывоопасные электропроводящие жидкости
- Ду, мм3: 25, 32, 50
- Масса, кг4: Ду 25 — 2,2; Ду 32 — 3,5; Ду 50 — 6
- Погрешность объёмного расхода и объёма5: ±0,25 % (класс А), ±0,5 % (класс В)
Родственные модели ТБН Энергосервис для сравнения с РМ-5-П
Близкие позиции каталога ТБН Энергосервис:
- с импульсным выходом (преобразователь объёма): РМ-5-Т-И
- с вычислителем и расчётом расхода: РМ-5-Т
- для пара и газа: РМ-5-ПГ
Особенности исполнения РМ-5-П

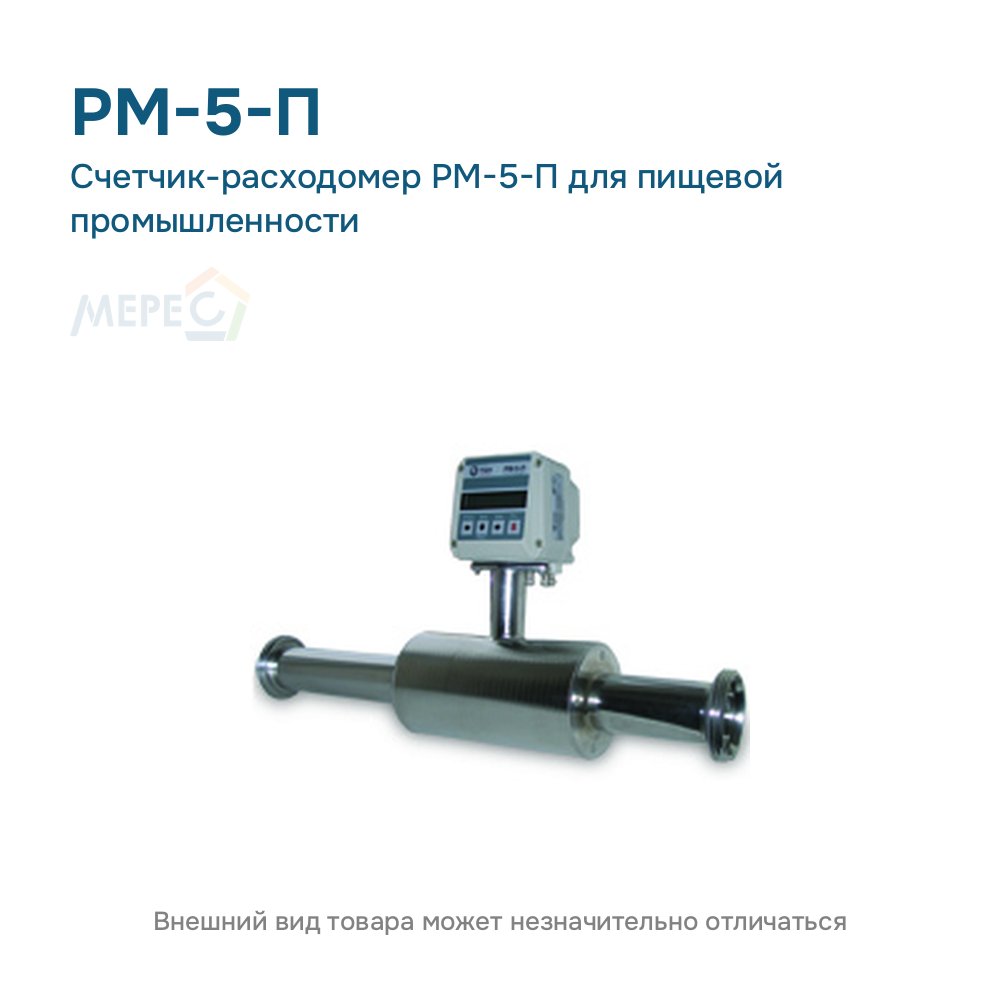

РМ-5-П Ду 25, 32, 50 — электромагнитный счётчик-расходомер для пищевой промышленности: молоко, пиво, соки, питьевая вода, растворы пищевых кислот и щелочей; давление до 0,6 МПа.
Для РМ-5-П есть экспертное заключение о соответствии единым санитарно-эпидемиологическим и гигиеническим требованиям № 77.01.03.П.007122.07.13 от 04.07.20132. При неоднородной плотности продукта, например у сгущённого молока, измеряются только объёмный расход и объём.
Другие позиции этого раздела: Расходомеры РМ-5.
Источники сведений:
1 Руководство по эксплуатации РМ-5-П, страница 8.
2 Руководство по эксплуатации РМ-5-П, страница 7.
3 Руководство по эксплуатации РМ-5-П, таблица 1–2, страницы 8–9.
4 Руководство по эксплуатации РМ-5-П, таблица 1, страница 8.
5 Руководство по эксплуатации РМ-5-П, страница 9.
Руководство по эксплуатации и документы на РМ-5-П
- Руководство по эксплуатации счётчика-расходомера РМ-5-П (PDF, 1,0 МБ, 51 страница)
- Экспертное заключение (санитарно-эпидемиологическое) на счётчики-расходомеры РМ-5-П (JPG, 0,2 МБ)
- Свидетельство о соответствии санитарно-эпидемиологическим требованиям РМ-5, РМ-5-П, РМ-5-Т, РМ-5-Т-И (JPG, 0,2 МБ)
- Руководство по монтажу и эксплуатации периферийных устройств КМ-5 и РМ-5 (PDF, 4,2 МБ, 177 страниц)
- Протокол обмена с приборами КМ-5 и РМ-5 (PDF, 0,4 МБ, 14 страниц)
- Декларация о соответствии счётчиков-расходомеров РМ-5 (JPG, 0,4 МБ)
Сразу к нужной странице документа:
- Назначение и допустимые среды (страница 7) (PDF, 1,0 МБ, 51 страница)
- Расходы и погрешность (страница 9) (PDF, 1,0 МБ, 51 страница)
