Технические характеристики УП 100/200
| Тип изделия | Участок присоединительный |
|---|---|
| Бренд | Термотроник |
| Серия | МП-РС |
| DN (Ду), мм | 100/200 |
| Давление рабочее, МПа | 1,6 |
| Температура среды макс., °C | 175 |
| Присоединение | фланцевое |
| Совместимость | Питерфлоу РС Ду 100 |
| Материал | углеродистая сталь; нержавеющая сталь |
| Гарантийный срок, лет | 2 |
Чем отличается УП 100/200 от соседних исполнений
| Исполнение | Чем отличается | Цена с НДС |
|---|---|---|
| УП 100/200 (эта страница) | — | 25 498 ₽ |
| УП 65/65 | DN (Ду), мм: 65; | 10 248 ₽ |
| УП 65/80 | DN (Ду), мм: 65/80; | 12 932 ₽ |
| УП 80/80 | DN (Ду), мм: 80; | 9 516 ₽ |
| УП 65/100 | DN (Ду), мм: 65/100; | 13 176 ₽ |
| УП 80/100 | DN (Ду), мм: 80/100; | 13 664 ₽ |
| УП 100/100 | DN (Ду), мм: 100; | 11 834 ₽ |
| УП 65/125 | DN (Ду), мм: 65/125; | 14 152 ₽ |
| УП 80/125 | DN (Ду), мм: 80/125; | 15 250 ₽ |
| УП 100/125 | DN (Ду), мм: 100/125; | 16 592 ₽ |
| УП 80/150 | DN (Ду), мм: 80/150; | 16 958 ₽ |
Что заказать вместе с УП 100/200
- Расходомеры Питерфлоу РС Ду 100 — расходомер Питерфлоу РС Ду 100, к которому присоединяется участок
- Модуль присоединительный МП-РС 100/100/200 — модуль присоединительный с двумя такими участками, имитатором и крепежом
УП 100/200: дополнительные сведения
- Ду расходомера, мм1: 100
- Ду трубы, мм1: 200
- Присоединение к расходомеру (Ду ≥ 65 — только фланец)2: фланец
- Патрубок со стороны трубы3: под сварку встык или, до Ду 50 включительно, с трубной резьбой
Чем отличается УП 100/200 от соседних исполнений
Остальные сегменты обозначения те же, отличается один:
- Ду расходомера 150: Участок присоединительный УП 150/200
- Ду расходомера 200: Участок присоединительный УП 200/200
- Ду расходомера 80: Участок присоединительный УП 80/200
- Ду трубы 100: Участок присоединительный УП 100/100
- Ду трубы 125: Участок присоединительный УП 100/125
- Ду трубы 150: Участок присоединительный УП 100/150
- Ду трубы 250: Участок присоединительный УП 100/250
Расшифровка обозначения УП 100/200
| Сегмент | Значение |
|---|---|
| УП | участок присоединительный4 |
| 100 | Ду расходомера |
| 200 | Ду трубы |
Особенности исполнения УП 100/200

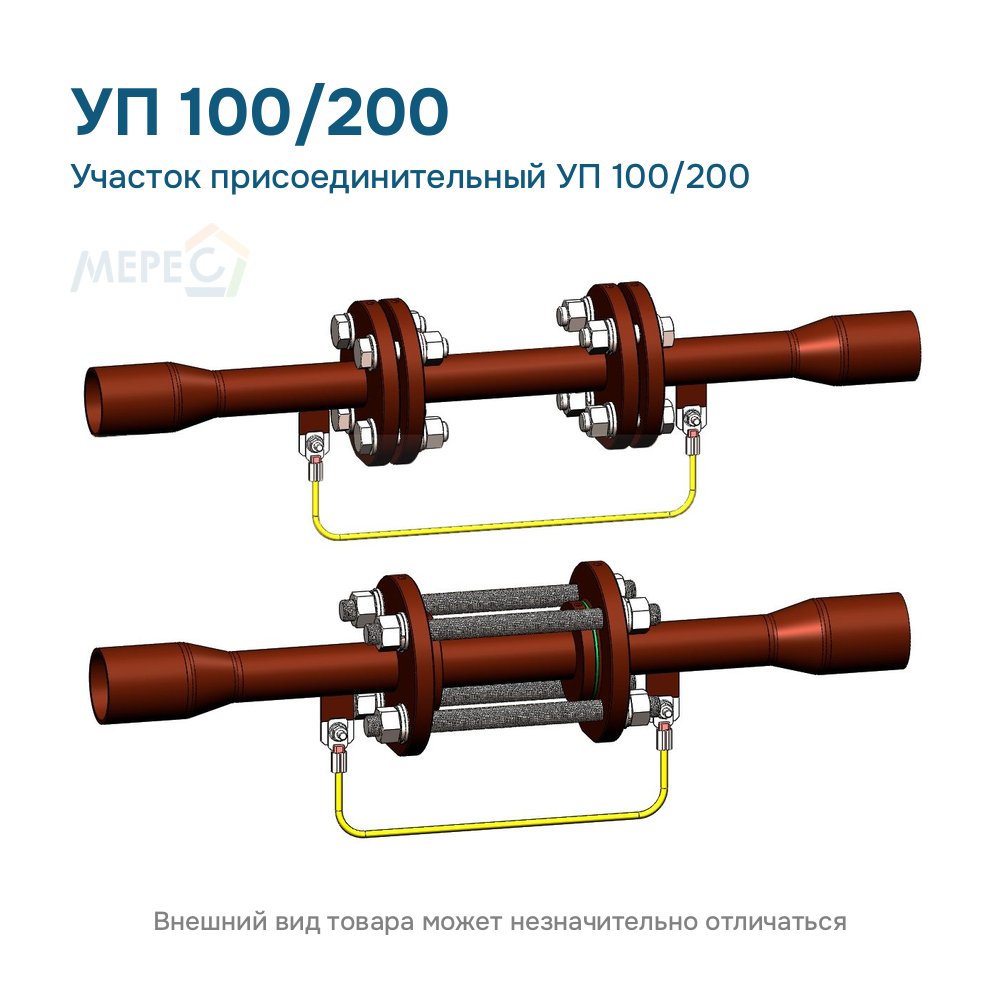

УП 100/200 — участок присоединительный Ду 100: участок присоединительный Ду 100/200 для расходомера Питерфлоу Ду 100: присоединение фланец, давление 1,6 МПа, переход с Ду 100 на Ду 200.
Два таких участка входят в модуль присоединительный МП-РС5. Длины A и C участка зависят от пары Ду и приведены в таблице 1 каталога деталей и сборочных единиц на страницы 6–7 и 10.
Раздел каталога: Модули присоединительные МП-РС и участки УП.
Источники сведений:
1 Каталог деталей и сборочных единиц, страница 2.
2 Каталог деталей и сборочных единиц, страницы 6–7.
3 Каталог деталей и сборочных единиц, сноски к таблице 1.
4 Каталог деталей и сборочных единиц, страница 6.
5 Паспорт МП-РС.
Каталог деталей и документы на УП 100/200
- Каталог деталей и сборочных единиц МП-РС (изм. 21) (PDF, 0,5 МБ, 12 страниц)
- Паспорт модуля присоединительного МП-РС (PDF, 0,3 МБ, 2 страницы)
Сразу к нужной странице документа:
- Таблица 1: участки присоединительные, PN16 (страницы 6–7) (PDF, 0,5 МБ, 12 страниц)
- Таблица 1: участки присоединительные, PN25 (страница 10) (PDF, 0,5 МБ, 12 страниц)
