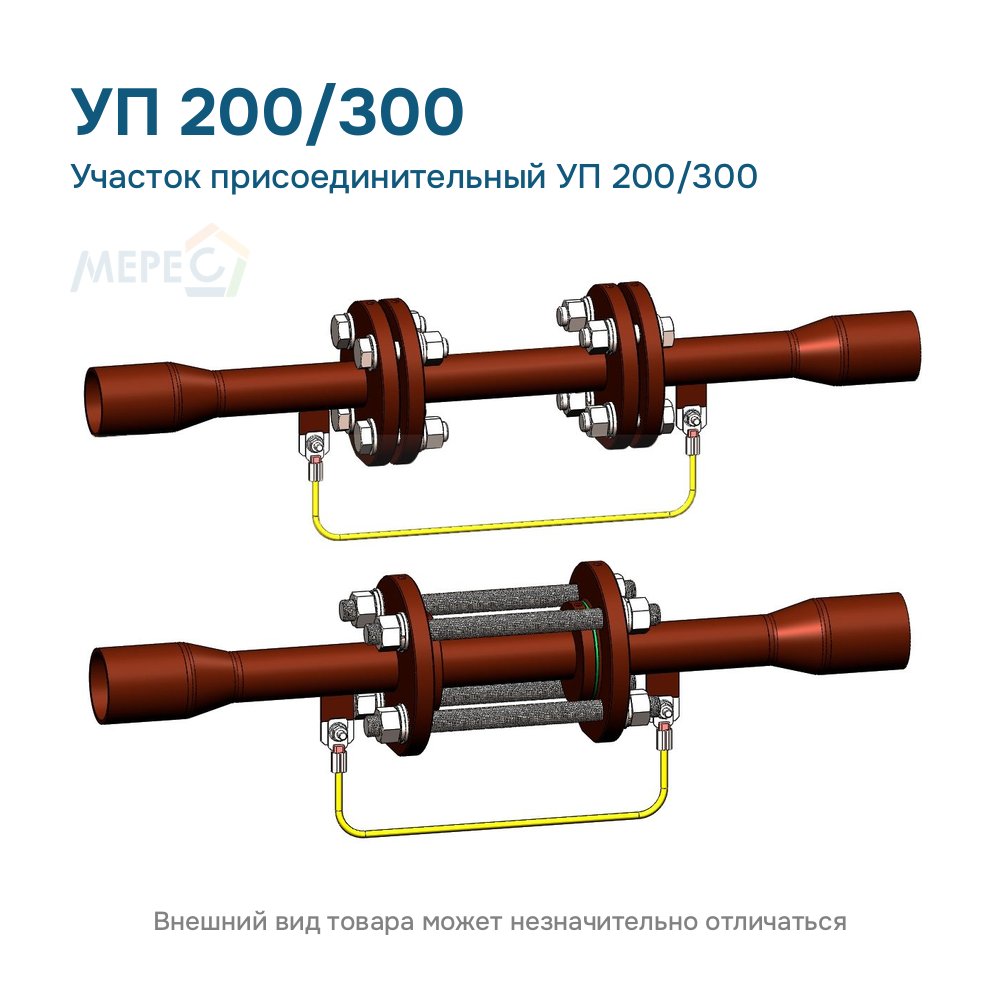

Участок присоединительный УП 200/300

Что заказать вместе с УП 200/300

• Расходомеры Питерфлоу РС Ду 200 — расходомер Питерфлоу РС Ду 200, к которому присоединяется участок
• Модуль присоединительный МП-РС 300/200/300 — модуль присоединительный с двумя такими участками, имитатором и крепежом

УП 200/300: дополнительные сведения

• Ду расходомера, мм¹: 200
• Ду трубы, мм¹: 300
• Присоединение к расходомеру (Ду ≥ 65 — только фланец)²: фланец
• Патрубок со стороны трубы³: под сварку встык или, до Ду 50 включительно, с трубной резьбой

Чем отличается УП 200/300 от соседних исполнений

Остальные сегменты обозначения те же, отличается один:

• Ду расходомера 150: Участок присоединительный УП 150/300
• Ду трубы 200: Участок присоединительный УП 200/200
• Ду трубы 250: Участок присоединительный УП 200/250

Расшифровка обозначения УП 200/300

Особенности исполнения УП 200/300

УП 200/300 — участок присоединительный Ду 200: участок присоединительный Ду 200/300 для расходомера Питерфлоу Ду 200: присоединение фланец, давление 2,5 МПа, переход с Ду 200 на Ду 300.

Два таких участка входят в модуль присоединительный МП-РС⁵. Длины A и C участка зависят от пары Ду и приведены в таблице 1 каталога деталей и сборочных единиц на страницы 6–7 и 10.

Все позиции раздела: Модули присоединительные МП-РС и участки УП.

Источники сведений:
¹ Каталог деталей и сборочных единиц, страница 2.
² Каталог деталей и сборочных единиц, страницы 6–7.
³ Каталог деталей и сборочных единиц, сноски к таблице 1.
⁴ Каталог деталей и сборочных единиц, страница 6.
⁵ Паспорт МП-РС.
