Участок присоединительный УП 200/250

Что заказать вместе с УП 200/250

• Расходомеры Питерфлоу РС Ду 200 — расходомер Питерфлоу РС Ду 200, к которому присоединяется участок
• Модуль присоединительный МП-РС 250/200/250 — модуль присоединительный с двумя такими участками, имитатором и крепежом

УП 200/250: дополнительные сведения

• Ду расходомера, мм¹: 200
• Ду трубы, мм¹: 250
• Присоединение к расходомеру (Ду ≥ 65 — только фланец)²: фланец
• Патрубок со стороны трубы³: под сварку встык или, до Ду 50 включительно, с трубной резьбой

Чем отличается УП 200/250 от соседних исполнений

Остальные сегменты обозначения те же, отличается один:

• Ду расходомера 100: Участок присоединительный УП 100/250
• Ду расходомера 150: Участок присоединительный УП 150/250
• Ду трубы 200: Участок присоединительный УП 200/200
• Ду трубы 300: Участок присоединительный УП 200/300

Расшифровка обозначения УП 200/250

Особенности исполнения УП 200/250

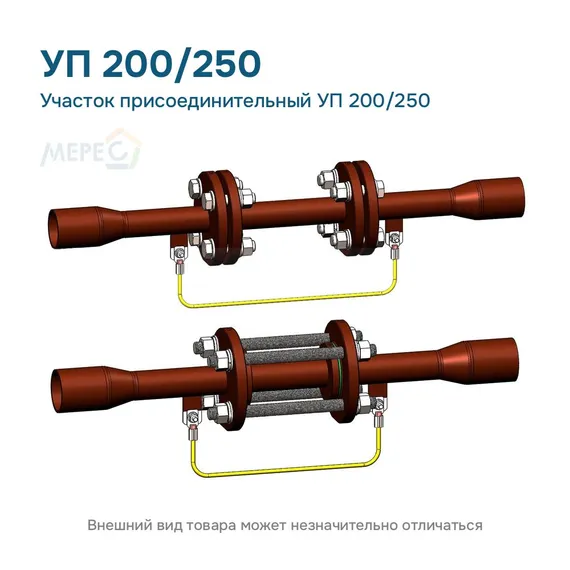

УП 200/250 — участок присоединительный Ду 200: участок присоединительный Ду 200/250 для расходомера Питерфлоу Ду 200: присоединение фланец, давление 2,5 МПа, переход с Ду 200 на Ду 250.

Два таких участка входят в модуль присоединительный МП-РС⁵. Длины A и C участка зависят от пары Ду и приведены в таблице 1 каталога деталей и сборочных единиц на страницы 6–7 и 10.

Все позиции раздела: Модули присоединительные МП-РС и участки УП.

Источники сведений:
¹ Каталог деталей и сборочных единиц, страница 2.
² Каталог деталей и сборочных единиц, страницы 6–7.
³ Каталог деталей и сборочных единиц, сноски к таблице 1.
⁴ Каталог деталей и сборочных единиц, страница 6.
⁵ Паспорт МП-РС.

Каталог деталей и документы на УП 200/250

• Каталог деталей и сборочных единиц МП-РС (изм. 21) (PDF, 0,5 МБ, 12 страниц)
• Паспорт модуля присоединительного МП-РС (PDF, 0,3 МБ, 2 страницы)

Сразу к нужной странице документа:

• Таблица 1: участки присоединительные, PN16 (страницы 6–7) (PDF, 0,5 МБ, 12 страниц)
• Таблица 1: участки присоединительные, PN25 (страница 10) (PDF, 0,5 МБ, 12 страниц)
